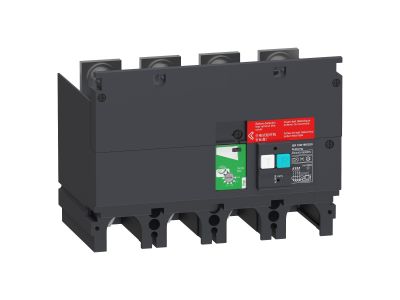

Moduł różnicowy VigiPacT, ComPacT NSX, 100/160/250, 200 VAC do 440 VAC, 30 mA do 30 A, 4P | LV429499 Schneider Electric

Opis i Kluczowe Cechy

Moduł różnicowy VigiPacT do ComPacT NSX zapewnia skuteczną ochronę przeciwporażeniową oraz przeciwpożarową w instalacjach elektrycznych. Przeznaczony do współpracy z wyłącznikami ComPacT NSX o prądzie znamionowym 100A, 160A i 250A. Działa z napięciem znamionowym od 200 VAC do 440 VAC i czułością 30 mA, co gwarantuje szybkie wykrycie i odłączenie zwarcia doziemnego.

• Współpraca z ComPacT NSX: Kompatybilny z wyłącznikami powietrznymi Schneider Electric ComPacT NSX 100, 160 i 250 – zapewnia pełną integrację w systemach rozdzielczych.
• Cztero-żyłowe wykonanie (4P): Chroni wszystkie fazy i neutralny, zapewniając kompleksową ochronę przeciwporażeniową w instalacjach trójfazowych.
• Czułość 30 mA: Wysoka czułość wykrywania prądów upływowych – minimalizuje ryzyko porażenia prądem elektrycznym.
• Zakres napięć 200-440 VAC: Uniwersalne zastosowanie w instalacjach niskiego napięcia, zarówno jednofazowych, jak i trójfazowych.
• Ochrona przeciwporażeniowa i przeciwpożarowa: Szybkie odłączenie w przypadku zwarć doziemnych, redukując zagrożenie pożaru wynikające z prądów upływowych.

Zgodność z Normami

Moduł VigiPacT spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 60947-2 dotyczących wyłączników różnicowoprądowych. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Moduł różnicowy VigiPacT przeznaczony jest do stosowania w rozdzielnicach niskiego napięcia, gdzie wymagana jest ochrona przeciwporażeniowa i przeciwpożarowa.

• Instalacje przemysłowe – ochrona maszyn i urządzeń zasilanych z sieci trójfazowej.
• Budynki użyteczności publicznej – szpitale, szkoły, biurowce, gdzie kluczowe jest zapewnienie maksymalnego bezpieczeństwa.
• Obiekty handlowe i usługowe – ochrona instalacji elektrycznych w centrach handlowych, hotelach i restauracjach.
• Mieszkania i budynki mieszkalne – ochrona obwodów gniazdkowych i oświetleniowych przed zwarciami doziemnymi.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie montować na szynie DIN w rozdzielnicy, zgodnie z instrukcją producenta. Przed montażem należy upewnić się, że prąd znamionowy modułu jest zgodny z prądem znamionowym współpracującego wyłącznika ComPacT NSX. Po instalacji przeprowadzić test przyciskiem TEST, aby potwierdzić prawidłowe działanie modułu.

FAQ

• Czy moduł VigiPacT współpracuje z innymi wyłącznikami niż ComPacT NSX? Moduł jest zaprojektowany do współpracy wyłącznie z wyłącznikami powietrznymi ComPacT NSX firmy Schneider Electric. Nie jest kompatybilny z innymi typami wyłączników.
• Jak często należy przeprowadzać test modułu? Test należy przeprowadzać regularnie, co najmniej raz na miesiąc, przyciskiem TEST. Dodatkowo zaleca się wizualną inspekcję raz na pół roku.
• Czy moduł różnicowy chroni przed zwarciami prądów zwarciowych? Moduł VigiPacT chroni wyłącznie przed prądami upływowymi do ziemi (30 mA). Do ochrony przed zwarciami prądów zwarciowych należy stosować odpowiednie wyłączniki nadprądowe współpracujące z modułem.
