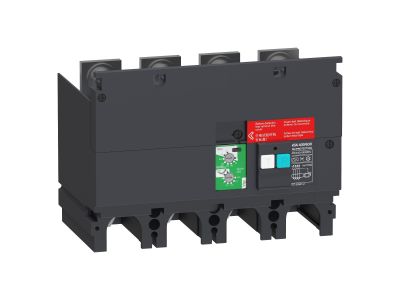

Moduł różnicowy ComPacT NSX, 4P, 200-240VAC, 0.3-30A, MB NSX400/630 | LV432465 Schneider Electric

Opis i Kluczowe Cechy

Moduł różnicowy ComPacT NSX w wersji 4-biegunowej o znamionowym napięciu 200-240VAC to zaawansowane rozwiązanie do ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach elektrycznych. Zintegrowany z wyłącznikami Compact NSX 400/630 zapewnia wykrywanie i szybkie odłączanie zasilania w przypadku wystąpienia prądu upływowego. Regulowana czułość od 0,3A do 30A pozwala na elastyczne dostosowanie ochrony do konkretnych wymagań instalacji.

• 4-biegunowa konstrukcja: Kompatybilny z 4-biegunowymi wyłącznikami Compact NSX, zapewnia kompleksową ochronę wszystkich faz i przewodu neutralnego.
• Regulowana czułość 0,3-30A: Możliwość precyzyjnego dostrojenia parametrów ochrony w zależności od charakterystyki chronionej instalacji i wymagań normatywnych.
• Zasilanie wewnętrzne z systemu: Nie wymaga dodatkowego zasilania – moduł pobiera energię z chronionej instalacji, co upraszcza montaż i zwiększa niezawodność.
• Szybkie działanie: Natychmiastowe odłączenie zasilania w przypadku wykrycia upływu prądu, minimalizując ryzyko porażenia i uszkodzenia urządzeń.
• Zgodność z Compact NSX 400/630: Wymienne moduły Vigi dla rozłączników mocy, zachowujące kompaktową budowę i funkcjonalność oryginalnego urządzenia.

Zgodność z Normami

Moduł różnicowy ComPacT NSX spełnia wymagania normy IEC 60947-2, załącznik B, dotyczącej wyposażenia łączników niskonapięciowych. Produkt posiada deklarację zgodności CE i jest projektowany zgodnie z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Moduł różnicowy przeznaczony jest do instalacji wymagających zaawansowanej ochrony przeciwporażeniowej i przeciwpożarowej, szczególnie w obiektach przemysłowych, komercyjnych i infrastrukturalnych.

• Ochrona obwodów 3-fazowych zasilających maszyny i urządzenia przemysłowe.
• Zasilanie rozdzielnic głównych w budynkach użyteczności publicznej i biurowcach.
• Instalacje wymagające selektywnego wyłączania w przypadku uszkodzenia izolacji.
• Ochrona przeciwpożarowa w systemach zasilania krytycznego, takich jak centra danych lub szpitale.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i zweryfikować kompatybilność modułu z danym modelem wyłącznika Compact NSX. Moduł montuje się bezpośrednio na zaciskach wyłącznika, a następnie należy przeprowadzić test działania zgodnie z procedurami producenta. Po montażu konieczne jest sprawdzenie poprawności działania układu ochronnego przy pomocy dedykowanego testera prądu upływowego.

FAQ

• Czy moduł działa przy zasilaniu tylko 2 fazami? Tak, moduł jest zasilany wewnętrznie przez napięcie systemu dystrybucji i działa nawet przy zasilaniu tylko dwiema fazami.
• Jaki jest zakres regulacji czułości? Czułość na prąd upływowy jest regulowana w zakresie od 0,3A do 30A, co pozwala na elastyczne dostosowanie do konkretnych wymagań instalacji.
• Czy moduł jest kompatybilny z innymi typami wyłączników? Moduł jest dedykowany wyłącznikom Compact NSX 400/630 i nie jest kompatybilny z innymi modelami rozłączników.
