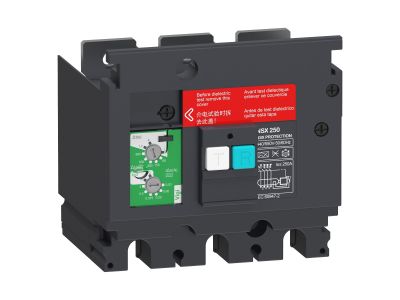

Moduł róznicowy ComPacT NSX 3P, 200-440V AC, 0.03-10A, MH NSX100/160 | LV429488 Schneider Electric

Opis i Kluczowe Cechy

Moduł różnicowy ComPacT NSX 3P przeznaczony do współpracy z wyłącznikami Compact NSX 100/160 to zaawansowane rozwiązanie zapewniające ochronę przed prądami upływowymi. Zapewnia ochronę przed porażeniem elektrycznym i pożarami spowodowanymi zwarciami doziemnymi. Moduł instalowany bezpośrednio na zaciskach wyłącznika aktywuje jednostkę wyzwalającą w przypadku wykrycia prądu upływowego.

• Znamionowe napięcie robocze 200-440V AC: Szeroki zakres napięciowy obejmujący standardowe systemy zasilania w instalacjach przemysłowych i budynkach komercyjnych.
• Czułość regulowana 0.03-10A: Możliwość dostosowania poziomu ochrony do wymagań konkretnej instalacji, od standardowego 30mA (ochrona przeciwporażeniowa) po wyższe wartości (ochrona przeciwpożarowa).
• Zasilanie wewnętrzne: Nie wymaga dodatkowego zasilania – korzysta z napięcia systemu dystrybucji, nawet przy zasilaniu zaledwie dwóch faz.
• 3-biegunowa konstrukcja: Przeznaczony do współpracy z wyłącznikami 3-biegunowymi Compact NSX 100/160, zapewnia kompleksową ochronę całego obwodu.
• Bezpośrednia aktywacja wyzwalacza: Szybkie reagowanie na zwarcia doziemne minimalizuje ryzyko uszkodzeń urządzeń i zagrożeń dla personelu.

Zgodność z Normami

Moduł różnicowy spełnia wymagania normy IEC 60947-2, załącznik B dotyczącej wyłączników różnicowoprądowych. Produkt posiada deklarację zgodności CE i jest zgodny z europejskimi dyrektywami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Moduł różnicowy ComPacT NSX 3P znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przed prądami upływowymi i zwarciami doziemnymi.

• Ochrona instalacji elektrycznych w obiektach przemysłowych i handlowych przed zwarciami doziemnymi.
• Stosowanie w systemach zasilania 3-fazowego 200-440V AC, w tym w rozdzielnicach budynków biurowych i przemysłowych.
• Wyposażenie nowych instalacji lub modernizacja istniejących układów ochronnych w budynkach użyteczności publicznej.
• Zastosowanie w układach zasilania maszyn i urządzeń wymagających niezawodnej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Moduł instaluje się bezpośrednio na zaciskach wyłącznika Compact NSX 100/160, a następnie przeprowadza regulację czułości zgodnie z wymaganiami instalacji. Po montażu należy przeprowadzić testy działania zgodnie z obowiązującymi procedurami. Regularne przeglądy i testy funkcjonowania są zalecane w celu utrzymania pełnej sprawności ochrony.

FAQ

• Czy moduł wymaga dodatkowego zasilania? Nie – moduł zasilany jest napięciem systemu dystrybucji, nawet przy zasilaniu zaledwie dwóch faz.
• Jaką czułość można ustawić na module? Zakres regulacji czułości wynosi od 0.03A do 10A, co pozwala na dostosowanie ochrony zarówno do standardowych wymagań przeciwporażeniowych (30mA), jak i ochrony przeciwpożarowej (wyższe wartości).
• Do jakich wyłączników pasuje moduł? Moduł przeznaczony jest do współpracy z wyłącznikami 3-biegunowymi Compact NSX 100/160.
