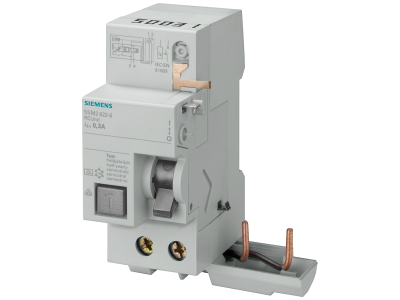

Moduł różnicowoprądowy do 5SY typ F, 0,3-40A, 2-biegunowy, 30MA, 230V | 5SM2322-3 Siemens

Alternatywny kod produktu: 5SM23223

Opis i Kluczowe Cechy

Moduł różnicowoprądowy 5SM2322-3 typu F o prądzie różnicowym 30 mA i napięciu znamionowym 230 V, przeznaczony do współpracy z wyłącznikami nadprądowymi serii 5SY. Jako urządzenie 2-biegunowe pozwala na zabezpieczenie obwodów jednofazowych. Prąd znamionowy 40 A umożliwia stosowanie w instalacjach o standardowym obciążeniu, a typ F gwarantuje skuteczne działanie w przypadku odbiorników wytwarzających prądy o odkształconym przebiegu (np. falowniki, pompy ciepła).

• Prąd znamionowy 40 A: bezpieczna praca w obwodach o obciążeniu do 40 A bez ryzyka przeciążenia modułu różnicowoprądowego.
• Prąd różnicowy 30 mA: wysoka ochrona przeciwporażeniowa – szybkie wyłączenie w przypadku upływu prądu do ziemi, zgodnie z wymogami ochrony uzupełniającej.
• Typ F: niezawodne działanie przy prądach różnicowych o częstotliwościach do 1 kHz, idealne do obwodów z odbiornikami elektronicznymi (falowniki, UPS, ładowarki).
• 2-biegunowy (2P): zabezpiecza obwody jednofazowe (L+N) przed skutkami prądów różnicowych, prosty montaż w rozdzielnicach.
• Współpraca z wyłącznikami 5SY: dedykowany system łączenia (np. za pomocą szyn lub mostków) umożliwia tworzenie kompaktowych rozdzielnic z ochroną nadprądową i różnicowoprądową.

Zgodność z Normami

Moduł różnicowoprądowy 5SM2322-3 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego parametry spełniają wymagania dla wyłączników różnicowoprądowych stosowanych w instalacjach niskiego napięcia, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Moduł różnicowoprądowy typ F znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa w obwodach z odbiornikami generującymi prądy odkształcone. Dzięki parametrom 30 mA / 40 A sprawdza się w instalacjach mieszkaniowych, usługowych i przemysłowych.

• Ochrona obwodów gniazd wtyczkowych i oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów zasilających urządzenia z elektroniką: falowniki, pompy ciepła, klimatyzatory, ładowarki samochodów elektrycznych.
• Tworzenie modułowych rozdzielnic w systemie z wyłącznikami nadprądowymi 5SY – idealne do rozbudowy i modernizacji istniejących instalacji.
• Stosowanie w instalacjach tymczasowych na budowach oraz w przyłączach obiektów użyteczności publicznej.

Wskazówki Montażowe

Montaż modułu różnicowoprądowego 5SM2322-3 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania zacisków oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami (przekrój minimalny 1,5 mm², maksymalny w zależności od prądu). Pamiętaj o zachowaniu odpowiedniej kolejności podłączania przewodów (faza i neutralny) – nieprawidłowe podłączenie może uniemożliwić działanie urządzenia.

FAQ

• Czy moduł 5SM2322-3 można stosować z wyłącznikami nadprądowymi innych producentów? Moduł został zaprojektowany do współpracy z wyłącznikami serii 5SY (Siemens). Użycie z innymi aparatami może wymagać sprawdzenia kompatybilności mechanicznej i elektrycznej (np. sposób łączenia mostkami). Zalecamy stosowanie w dedykowanym systemie dla zachowania gwarancji i bezpieczeństwa.
• Jaki jest stopień ochrony modułu różnicowoprądowego? W karcie katalogowej nie podano stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy zamkniętej osiąga ochronę co najmniej IP20, a po zamontowaniu w obudowie – zgodnie z jej klasą. Przed montażem upewnij się, że warunki środowiskowe są odpowiednie.
• Czy moduł wymaga podłączenia zasilania do działania? Czy posiada sygnalizację? Moduł różnicowoprądowy jest pasywny – nie wymaga zewnętrznego zasilania. Działa na zasadzie porównania prądów w przewodach. Nie zawiera wbudowanej sygnalizacji stanu – stan zadziałania określa się poprzez położenie przycisku reset/test lub odczyt z wyłącznika nadprądowego w układzie szeregowym.
