Moduł różnicowoprądowy do 5SY.., typ AC, 0,3-63A, 4-biegunowy, 300MA, 400V, 3mm | 5SM2645-0 Siemens

Alternatywny kod produktu: 5SM26450

Opis i Kluczowe Cechy

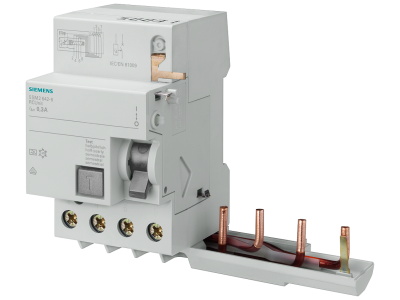

Moduł różnicowoprądowy Siemens 5SM2645-0 to 4‑biegunowe urządzenie typu AC o prądzie różnicowym 300 mA i napięciu znamionowym 400 V. Przeznaczony do współpracy z wyłącznikami nadprądowymi serii 5SY w zakresie prądów od 0,3 A do 63 A. Zapewnia skuteczną ochronę przeciwporażeniową w obwodach prądu sinusoidalnie zmiennego, łącząc precyzję detekcji z kompaktową budową modułową.

• Prąd różnicowy 300 mA: Wykrywa niebezpieczne upływy prądu, minimalizując ryzyko porażenia elektrycznego i pożaru w instalacjach trójfazowych.
• Typ AC: Przeznaczony do wykrywania prądów różnicowych sinusoidalnie zmiennych – odpowiedni do standardowych obwodów bez odkształceń harmonicznych.
• 4‑biegunowy (4P): Rozłącza wszystkie przewody fazowe oraz neutralny w przypadku zwarcia doziemnego, zapewniając kompletną ochronę w sieci 230/400 V.
• Napięcie znamionowe 400 V AC: Przystosowany do pracy w typowych sieciach niskiego napięcia, stosowanych w obiektach przemysłowych i budynkach użyteczności publicznej.
• Współpraca z wyłącznikami 5SY (0,3–63 A): Modularne połączenie z wyłącznikami nadprądowymi umożliwia kompaktową rozdzielnicę, oszczędzając miejsce na szynie i upraszczając konfigurację.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących wyłączników różnicowoprądowych (RCD). Posiada certyfikat CE. W danych wejściowych nie podano konkretnych numerów norm, dlatego zalecamy zapoznanie się z pełną deklaracją zgodności producenta.

Zastosowanie

Moduł 5SM2645-0 znajduje zastosowanie w rozdzielnicach niskiego napięcia, gdzie wymagana jest ochrona przeciwporażeniowa w obwodach trójfazowych z przewodem neutralnym.

• Ochrona obwodów gniazd i odbiorników w instalacjach przemysłowych i komercyjnych.
• Zabezpieczenie przed upływem prądu w sieciach oświetleniowych i siłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.
• W połączeniu z wyłącznikami nadprądowymi 5SY tworzy kompaktowy zestaw ochronny na szynie DIN.

Wskazówki Montażowe

Montaż i podłączenie modułu różnicowoprądowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Należy stosować przewody o przekroju dobranym do prądu znamionowego oraz moment dokręcania zgodny z dokumentacją producenta. Przed podaniem napięcia sprawdzić poprawność połączeń i brak uszkodzeń mechanicznych.

FAQ

• Jaki jest tryb działania styku wyłącznika różnicowoprądowego? Moduł 5SM2645-0 wyposażony jest w mechanizm wyzwalający, który rozłącza wszystkie bieguny w przypadku wykrycia prądu różnicowego 300 mA. Działanie jest bezzwłoczne, a przywrócenie zasilania wymaga ręcznego załączenia.
• Czy moduł posiada podświetlenie lub sygnalizację zadziałania? W danych produktu nie ma informacji o podświetleniu. Standardowo moduł nie ma wbudowanej sygnalizacji LED – stan zadziałania można stwierdzić po położeniu dźwigni.
• Jaki stopień ochrony IP ma to urządzenie? Dla tego modułu nie podano stopnia ochrony IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed ciałami stałymi >12 mm, bez ochrony przed wilgocią). Montaż w obudowie zapewnia odpowiedni stopień ochrony.
