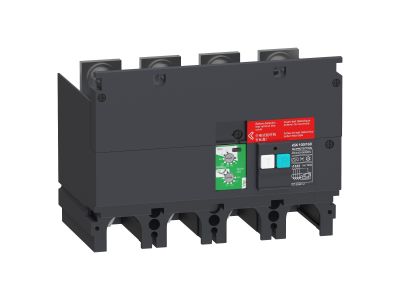

Moduł różnicowoprądowy 4P 200-440V AC 0.03-10A MH NSX100/160 | LV429489 Schneider Electric

Opis i Kluczowe Cechy

Moduł różnicowoprądowy 4-biegunowy (4P) przeznaczony do współpracy z wyłącznikami Compact NSX100/160. Zapewnia ochronę przed prądami upływowymi, zapobiegając porażeniom i pożarom spowodowanym zwarciami doziemnymi. Działa w zakresie napięcia roboczego 200–440V AC (50/60 Hz) i charakteryzuje się regulowaną czułością od 30 mA do 10A, co pozwala na elastyczne dostosowanie ochrony do wymagań instalacji.

• Zakres napięcia roboczego 200–440V AC: Kompatybilny z instalacjami jedno- i trójfazowymi, obejmuje standardowe napięcia sieciowe w Europie.
• Regulowana czułość 0.03–10A: Możliwość precyzyjnego doboru progu wyłączania w zależności od wymagań ochrony przeciwporażeniowej lub przeciwpożarowej.
• Zasilanie wewnętrzne: Nie wymaga dodatkowego zasilania – działa wyłącznie z napięcia systemu dystrybucji, co upraszcza instalację i redukuje koszty okablowania.
• 4-biegunowa konstrukcja: Zapewnia ochronę zarówno w układach 3-fazowych, jak i 1-fazowych z podłączonym przewodem neutralnym, bez potrzeby stosowania dodatkowych akcesoriów.
• Bezpośrednia współpraca z wyłącznikami Compact NSX100/160: Montowany bezpośrednio na zaciskach urządzenia, uruchamia jednostkę wyzwalającą w przypadku wykrycia prądu upływowego – natychmiastowe działanie chroniące instalację.

Zgodność z Normami

Moduł spełnia wymagania normy IEC 60947-2 (załącznik B) dotyczącej wyłączników różnicowoprądowych i kompatybilności z aparaturą modułową. Posiada deklarację zgodności CE, potwierdzającą bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Moduł różnicowoprądowy 4P znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej i przeciwpożarowej, szczególnie w obiektach o podwyższonym ryzyku zwarć doziemnych.

• Instalacje przemysłowe: Ochrona maszyn i urządzeń zasilanych z sieci 3-fazowych, np. napędów, silników, systemów automatyki.
• Obiekty użyteczności publicznej: Szkoły, szpitale, biurowce – zapewnienie ochrony dla osób oraz mienia w przypadku awarii izolacji.
• Rozdzielnice niskiego napięcia: Kompaktowe rozwiązanie do modernizacji istniejących systemów zabezpieczeń bez konieczności wymiany całej aparatury.
• Instalacje krytyczne: Obiekty, gdzie wymagana jest wysoka niezawodność zasilania, np. centra danych, systemy alarmowe, oświetlenie awaryjne.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta wyłącznika Compact NSX100/160. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Moduł montuje się bezpośrednio na zaciskach wyłącznika głównego, a następnie podłącza przewody fazowe i neutralny zgodnie z oznaczeniami. Po montażu należy przeprowadzić test działania z użyciem przycisku „TEST” i zweryfikować poprawność współpracy z wyłącznikiem. Regularna konserwacja obejmuje kontrolę stanu styków i czystości powierzchni roboczych.

FAQ

• Czy moduł działa przy zasilaniu tylko 2 fazami? Tak, moduł jest zasilany wewnętrznie z napięcia systemu dystrybucji i działa nawet przy podłączeniu tylko dwóch faz, co zwiększa jego elastyczność w różnych konfiguracjach instalacji.
• Jaki jest zakres regulacji czułości? Czułość modułu można regulować w zakresie od 30 mA do 10A, co pozwala na dostosowanie do wymagań normatywnych lub specyficznych warunków instalacji.
• Czy moduł można stosować z innymi wyłącznikami niż Compact NSX? Moduł jest dedykowany do współpracy z wyłącznikami Compact NSX100/160. Stosowanie z innymi aparatami może skutkować nieprawidłowym działaniem i naruszeniem zgodności z normami.
