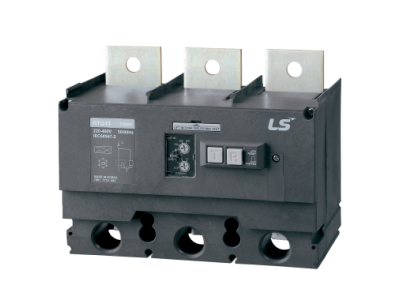

Moduł różnicowo-prądowy do wyłączników kompaktowych LS Electric serii TS800, 220/460VAC | RTU43 Aniro

Opis i Kluczowe Cechy

Moduł różnicowo-prądowy do wyłączników kompaktowych LS Electric serii TS800 przeznaczony do zabezpieczeń przeciwporażeniowych i przeciwpożarowych w instalacjach elektrycznych. Zaprojektowany do współpracy z wyłącznikami kompaktowymi TS800, zapewnia ochronę przed prądami upływowymi o czułości 30 mA lub 300 mA, w zależności od konfiguracji. Wysoka niezawodność działania gwarantowana przez precyzyjne mechanizmy detekcji i szybkie odłączanie zasilania w razie zwarcia.

• Napięcie znamionowe 220/460VAC: Szeroki zakres napięć roboczych umożliwiający zastosowanie w instalacjach jedno- i trójfazowych, zgodnych z europejskimi standardami sieci energetycznych.
• Montaż modułowy na szynie DIN: Kompaktowe wymiary i szybki montaż bez konieczności użycia dodatkowych narzędzi – idealne do szaf rozdzielczych i tablic elektrycznych.
• Czułość 30 mA lub 300 mA: Możliwość wyboru czułości w zależności od wymogów ochrony przeciwporażeniowej (30 mA) lub przeciwpożarowej (300 mA), zapewniającej elastyczność konfiguracji.
• Szybkie działanie w przypadku zwarcia: Mechanizm wyzwalający reaguje w czasie 50 ms, minimalizując ryzyko uszkodzenia urządzeń i zagrożenia pożarowego.
• Zgodność z wyłącznikami kompaktowymi LS Electric TS800: Pełna kompatybilność z serią TS800, umożliwiająca tworzenie zintegrowanych systemów zabezpieczeń w rozdzielnicach niskiego napięcia.

Zgodność z Normami

Moduł spełnia wymagania normy EN 61008-1 (wyłączniki różnicowoprądowe) oraz EN 60947-2 (wyłączniki kompaktowe), posiada deklarację zgodności CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Moduł różnicowo-prądowy jest kluczowym elementem w systemach zabezpieczeń instalacji elektrycznych, szczególnie tam, gdzie wymagana jest ochrona przed porażeniem prądem i zwarciami doziemnymi.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie instalacji oświetleniowych w obiektach użyteczności publicznej i przemysłowych.
• Stosowanie w układach trójfazowych, np. w maszynach przemysłowych lub agregatach prądotwórczych.
• Integracja z wyłącznikami kompaktowymi LS Electric TS800 w rozdzielnicach niskiego napięcia – tworzenie spójnych systemów ochrony.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Moduł mocuje się na szynie DIN w rozdzielnicy, a następnie podłącza do wyłącznika kompaktowego TS800. Ważne jest zachowanie odpowiedniej kolejności połączeń i dokręcenie zacisków z wymaganym momentem obrotowym (zgodnie z dokumentacją producenta). Po montażu należy przeprowadzić test funkcjonalny przy użyciu odpowiedniego testera RCD.

FAQ

• Jaka jest różnica między czułością 30 mA a 300 mA? Czułość 30 mA zapewnia ochronę przeciwporażeniową (wykrywa nawet niewielkie prądy upływowe), natomiast 300 mA stosowana jest głównie do ochrony przeciwpożarowej (wykrywa groźne zwarcia doziemne).
• Czy moduł można stosować w instalacjach trójfazowych? Tak, moduł przeznaczony jest do napięć 220/460VAC, co umożliwia jego zastosowanie w instalacjach jedno- i trójfazowych.
• Jak często należy przeprowadzać test modułu? Zgodnie z normą EN 61008-1, test modułu należy wykonywać co 6 miesięcy przy użyciu dedykowanego przycisku TEST lub zewnętrznego testera RCD.
