Moduł RJ45 keystone kat. 6A UTP (beznarzędziowy) | CCAS-K6A-UTP-TL C C Partners

Opis i Kluczowe Cechy

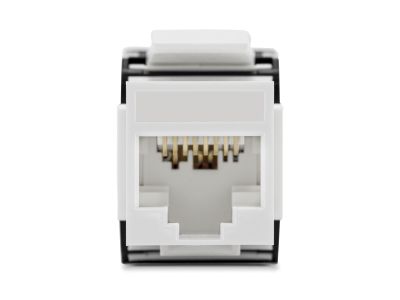

Moduł RJ45 typu keystone kategorii 6A UTP marki securityNET to zaawansowany komponent pasywny, zaprojektowany z myślą o budowie niezawodnych sieci teleinformatycznych o wysokiej przepustowości. Produkt ten umożliwia transmisję danych z prędkością do 10 Gb/s w pasmie do 500 MHz, co czyni go idealnym rozwiązaniem dla nowoczesnych instalacji Ethernetowych. Kluczową cechą modułu jest jego beznarzędziowa konstrukcja, która eliminuje konieczność używania specjalistycznych zaciskarek typu KRONE, co znacząco przyspiesza proces terminacji kabla i redukuje ryzyko błędów montażowych.

• Uniwersalność montażu: Standardowy system mocowania typu keystone gwarantuje pełną kompatybilność z szeroką gamą osprzętu elektroinstalacyjnego, w tym z gniazdami podtynkowymi, natynkowymi oraz pustymi panelami krosowymi (patch panelami) różnych producentów.
• Wersja UTP (Unshielded Twisted Pair): Konstrukcja nieekranowana jest zoptymalizowana pod kątem instalacji w środowiskach wolnych od silnych zakłóceń elektromagnetycznych, co upraszcza proces uziemiania sieci.
• Wysoka jakość styków: Zastosowane materiały zapewniają doskonałe parametry transmisyjne oraz odporność na utlenianie, co przekłada się na długowieczność punktu styku.

Zgodność z Normami

Moduł został zaprojektowany i przetestowany pod kątem rygorystycznych wymagań międzynarodowych standardów okablowania strukturalnego. Zapewnia to pełną interoperacyjność z innymi certyfikowanymi komponentami sieciowymi. Produkt spełnia wymagania następujących norm:

• ISO/IEC 11801: Międzynarodowa norma określająca ogólne zasady okablowania dla systemów teleinformatycznych.
• EN 50173: Europejski standard definiujący wymagania dla systemów okablowania strukturalnego w budynkach komercyjnych i przemysłowych.
• TIA/EIA 568-C.2: Amerykański standard określający parametry transmisyjne dla komponentów kategorii 6A.

Zastosowanie

Moduł RJ45 keystone kat. 6A UTP znajduje szerokie zastosowanie w profesjonalnych systemach sieciowych, gdzie wymagana jest wysoka niezawodność i szybkość przesyłu danych. Jest to idealny wybór dla:

• Centrów danych (Data Centers): Gdzie kluczowa jest obsługa standardu 10GBASE-T.
• Budynków biurowych: Jako zakończenie linii abonenckich w gniazdach ściennych i podłogowych (floorboxy).
• Serwerowni: Do budowy gęstych pól krosowych w szafach RACK 19 cali przy użyciu pustych paneli 24- i 48-portowych.
• Instalacji domowych (Smart Home): Zapewniając stabilne połączenie dla urządzeń wymagających dużej przepustowości, takich jak serwery NAS czy systemy monitoringu IP.

Wskazówki Montażowe

Dzięki beznarzędziowej technologii montażu, instalacja modułu jest intuicyjna i powtarzalna. Aby uzyskać najlepsze parametry transmisyjne, należy przestrzegać poniższych zaleceń:

• Przygotowanie kabla: Należy zdjąć izolację zewnętrzną kabla instalacyjnego (skrętki) na długości około 30-40 mm, dbając o to, aby nie uszkodzić izolacji poszczególnych żył.
• Zachowanie splotu: Kluczowe dla kategorii 6A jest utrzymanie splotu par jak najbliżej miejsca styku (nie rozplatać par na odcinku dłuższym niż 13 mm).
• Kodowanie kolorystyczne: Moduł posiada czytelne oznaczenie sekwencji połączeń T568A oraz T568B. Należy upewnić się, że wybrany standard jest spójny w całej instalacji.
• Zamykanie obudowy: Po ułożeniu żył w prowadnicach, dociśnięcie skrzydełek obudowy powoduje automatyczne nacięcie izolacji i nawiązanie trwałego kontaktu elektrycznego.

FAQ

1. Czy moduł wymaga użycia wciskacza LSA?
Nie, moduł jest konstrukcją beznarzędziową. Mechanizm zaciskowy zintegrowany z obudową pozwala na poprawną terminację żył bez użycia dodatkowych narzędzi uderzeniowych.

2. Czy moduł pasuje do ramek innych producentów?
Tak, standard keystone jest zunifikowany, co oznacza, że moduł pasuje do większości adapterów i ramek dostępnych na rynku (np. Kontakt-Simon, Legrand, OBO Bettermann), o ile posiadają one otwór montażowy w standardzie keystone.

3. Czy można go stosować z kablem kategorii 6 lub 5e?
Tak, moduł jest wstecznie kompatybilny. Można go stosować z kablami niższych kategorii, jednak parametry całej linii będą ograniczone do najsłabszego ogniwa (np. przy kablu kat. 5e, system będzie pracował w standardzie kat. 5e).
