Moduł RJ45 Keystone kat.5e UTP (beznarzędziowy) | CCAS-K5E-UTP-TL C C Partners

Opis i Kluczowe Cechy

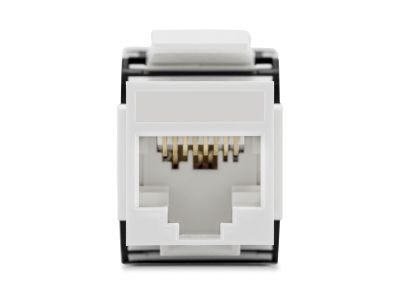

Moduł RJ45 Keystone kategorii 5e UTP marki securityNET to zaawansowany komponent pasywny, zaprojektowany z myślą o budowie niezawodnych sieci teleinformatycznych. Kluczową cechą produktu jest jego beznarzędziowa konstrukcja, która eliminuje konieczność używania specjalistycznych zaciskarek typu KRONE, co znacząco przyspiesza proces terminacji kabla typu skrętka. Moduł wspiera transmisję danych w pasmie do 100 MHz, co jest standardem dla instalacji Gigabit Ethernet w ramach kategorii 5e. Zastosowanie wysokiej jakości styków pokrytych warstwą złota zapewnia doskonałą przewodność oraz odporność na utlenianie, co przekłada się na długowieczność i stabilność parametrów transmisyjnych w czasie.

• Kategoria 5e UTP (nieekranowany)
• Konstrukcja beznarzędziowa (Toolless)
• Uniwersalne mocowanie typu Keystone
• Zgodność z kolorystyką rozszycia T568A/B
• Wysoka trwałość mechaniczna złączy

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z międzynarodowymi standardami okablowania strukturalnego. Spełnia wymagania normy ISO/IEC 11801 oraz ANSI/TIA/EIA 568, co gwarantuje pełną kompatybilność z innymi certyfikowanymi komponentami sieciowymi. Moduł posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji i bezpieczeństwo użytkowania w nowoczesnych instalacjach budynkowych.

Zastosowanie

Moduł Keystone securityNET znajduje szerokie zastosowanie w profesjonalnych systemach teleinformatycznych. Dzięki standardowym wymiarom montażowym, idealnie pasuje do pustych paneli krosowych (patch paneli) w szafach rack 19" oraz 10", a także do gniazd abonenckich ściennych i puszek podłogowych. Jest to optymalne rozwiązanie dla biur, centrów danych oraz instalacji domowych, gdzie wymagana jest wysoka jakość połączenia przy zachowaniu prostoty montażu. Brak ekranowania (UTP) sprawia, że moduł jest dedykowany do środowisk o niskim poziomie zakłóceń elektromagnetycznych.

Wskazówki Montażowe

Instalacja modułu jest intuicyjna i nie wymaga użycia narzędzi uderzeniowych. Należy zdjąć izolację zewnętrzną kabla na odcinku około 30 mm, a następnie rozpleść pary przewodów i ułożyć je w odpowiednich prowadnicach zgodnie ze schematem kolorystycznym (T568A lub T568B) umieszczonym na obudowie modułu. Po dociśnięciu klapki obudowy, noże IDC automatycznie nacinają izolację żył, tworząc trwałe i pewne połączenie elektryczne. Zaleca się zachowanie minimalnego rozplotu par (nie więcej niż 13 mm), aby utrzymać parametry transmisyjne kategorii 5e. Nadmiar żył należy odciąć szczypcami bocznymi.

FAQ

• Czy moduł pasuje do każdego patch panelu? Tak, moduł posiada standardowy zatrzask typu Keystone, co czyni go kompatybilnym z większością ramek i paneli dostępnych na rynku.
• Czy do montażu potrzebuję zaciskarki? Nie, konstrukcja beznarzędziowa pozwala na pełną instalację poprzez ręczne dociśnięcie mechanizmu blokującego.
• Czy moduł obsługuje prędkość 1 Gbps? Tak, kategoria 5e jest w pełni przystosowana do obsługi standardu 1000BASE-T (Gigabit Ethernet).
