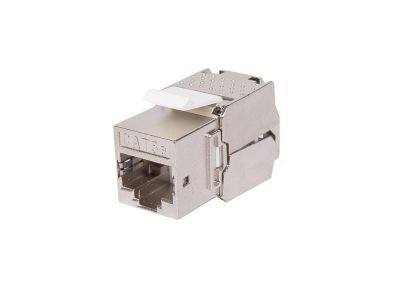

Moduł RJ45 keystone kat. 5e STP beznarzędziowy | CCAS-K5E-STP securityNET

Opis i Kluczowe Cechy

Moduł RJ45 typu Keystone kategorii 5e STP marki securityNET to zaawansowany komponent pasywny, zaprojektowany z myślą o budowie niezawodnych sieci teleinformatycznych. Kluczową cechą produktu jest jego konstrukcja ekranowana (STP - Shielded Twisted Pair), która zapewnia skuteczną barierę ochronną przed zakłóceniami elektromagnetycznymi (EMI) oraz przesłuchami zewnętrznymi. Dzięki zastosowaniu beznarzędziowego systemu montażu, instalatorzy mogą znacząco skrócić czas pracy, eliminując konieczność używania specjalistycznych narzędzi uderzeniowych typu LSA/Krone.

• Kategoria 5e: Gwarantuje stabilną transmisję danych w pasmie do 100 MHz, co jest optymalnym rozwiązaniem dla standardów Gigabit Ethernet.
• Ekranowanie STP: Metalowa obudowa modułu zapewnia ciągłość ekranu, co jest niezbędne w środowiskach przemysłowych i biurowych o dużym zagęszczeniu kabli zasilających.
• Uniwersalny system Keystone: Standardowe wymiary montażowe sprawiają, że moduł jest w pełni kompatybilny z osprzętem elektroinstalacyjnym (gniazda ścienne, puszki podłogowe) oraz panelami krosowymi (patch panele) różnych producentów.

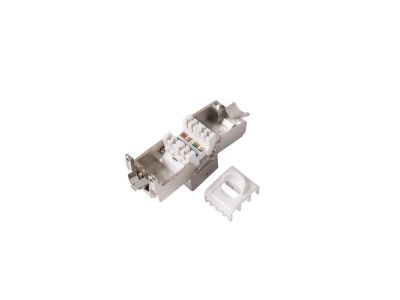

• Beznarzędziowe złącze: Mechanizm zatrzaskowy pozwala na precyzyjne i trwałe dociśnięcie żył kabla do styków IDC, co minimalizuje ryzyko błędów montażowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi międzynarodowymi standardami dotyczącymi okablowania strukturalnego. Zapewnia to pełną interoperacyjność oraz bezpieczeństwo transmisji danych w nowoczesnych systemach IT. Moduł spełnia wymagania następujących norm:

• ISO/IEC 11801: Międzynarodowa norma określająca ogólne zasady okablowania systemów teleinformatycznych.
• EN 50173: Europejski standard definiujący wymagania dla systemów okablowania strukturalnego w budynkach komercyjnych.
• TIA/EIA 568-C.2: Amerykański standard określający parametry transmisyjne dla komponentów miedzianych kategorii 5e.

Zastosowanie

Moduł Keystone kat. 5e STP znajduje szerokie zastosowanie w profesjonalnych instalacjach sieciowych, gdzie wymagana jest wysoka odporność na zakłócenia. Jest idealnym rozwiązaniem do:

• Budowy poziomych i pionowych punktów dystrybucyjnych w serwerowniach.
• Instalacji w biurowych gniazdach abonenckich oraz systemach typu Floor-Box.
• Zastosowań w przemyśle, gdzie bliskość tras kablowych niskiego napięcia mogłaby negatywnie wpływać na jakość sygnału cyfrowego.
• Modernizacji istniejących sieci LAN w celu poprawy ich stabilności poprzez zastosowanie pełnego ekranowania toru transmisyjnego.

Wskazówki Montażowe

Aby zapewnić najwyższe parametry transmisyjne i pełną skuteczność ekranowania, podczas montażu należy przestrzegać poniższych zasad:

• Przygotowanie kabla: Należy zdjąć izolację zewnętrzną kabla na długości około 30-40 mm, dbając o to, aby nie uszkodzić ekranu z folii lub oplotu.
• Zarządzanie ekranem: Ekran kabla (folia/oplot) musi mieć bezpośredni kontakt z metalową obudową modułu, aby zapewnić ciągłość uziemienia na całym odcinku linii.
• Rozplot par: Należy zachować minimalny rozplot par skrętki (nie więcej niż 13 mm), co jest kluczowe dla zachowania parametrów kategorii 5e i minimalizacji przesłuchów.
• Kodowanie kolorystyczne: Moduł posiada czytelne oznaczenia sekwencji T568A oraz T568B. Należy upewnić się, że wybrany standard jest spójny w całej instalacji.

FAQ

1. Czy moduł wymaga użycia zaciskarki?
Nie, moduł posiada mechanizm beznarzędziowy. Żyły kabla są dociskane do styków poprzez zamknięcie obudowy modułu.

2. Czy ten moduł pasuje do ramek innych producentów?
Tak, standard Keystone jest zunifikowany, co pozwala na montaż modułu w adapterach i ramkach większości producentów osprzętu elektroinstalacyjnego dostępnych na rynku.

3. Czy mogę użyć tego modułu z kablem nieekranowanym (UTP)?
Technicznie jest to możliwe, jednak aby w pełni wykorzystać potencjał ekranowania modułu STP i chronić sieć przed zakłóceniami, zaleca się stosowanie kabla ekranowanego (FTP lub STP).
