Moduł rezerwy zasilania DC z ładowarką akumulatorów 1,3-7,2Ah MAX-ECH-06 | MAX-ECH-06 F&F

Alternatywny kod produktu: ECH-06

Opis i Kluczowe Cechy

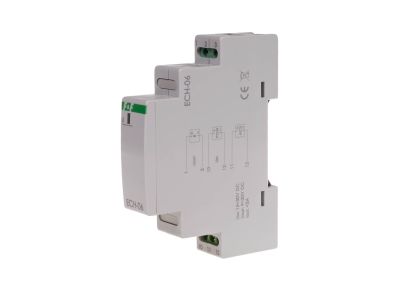

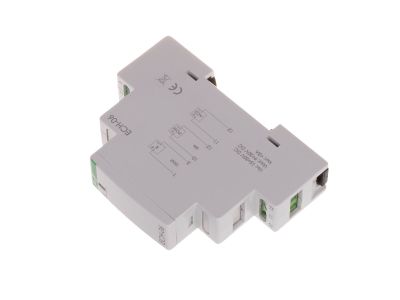

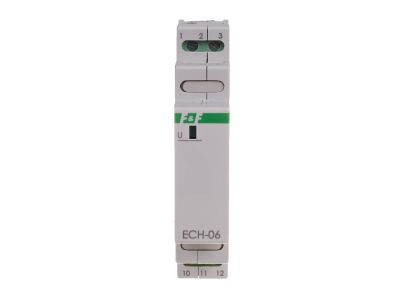

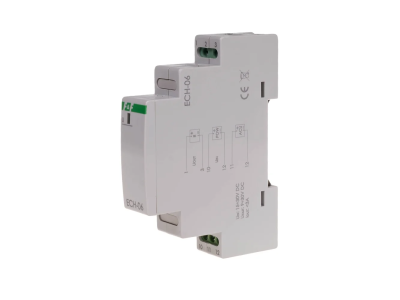

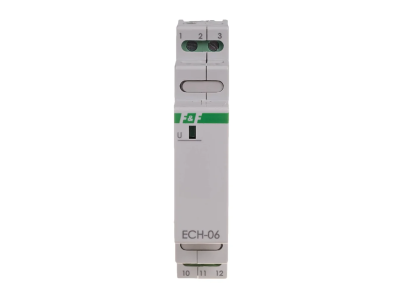

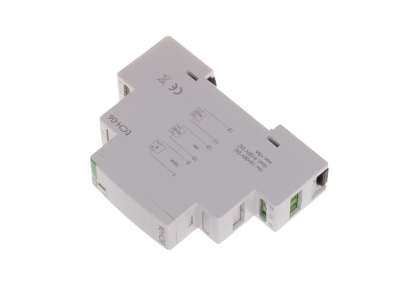

Moduł rezerwy zasilania DC MAX-ECH-06 to zaawansowany układ zasilania buforowego z wbudowaną ładowarką akumulatorów żelowych 12 V. Przeznaczony do montażu na szynie 35 mm, zajmuje zaledwie 1 moduł (18 mm). Urządzenie pracuje w zakresie napięcia wejściowego 18÷30 V DC, dostarczając na wyjście stabilizowane napięcie Uout = Uin − 0,5 V DC (przy obecności napięcia sieciowego) lub Uout = Uacu − 0,5 V DC (przy pracy z akumulatora). Prąd obciążenia wyjścia wynosi 3 A, co pozwala zasilać odbiorniki o znacznym zapotrzebowaniu mocy w warunkach awaryjnych.

• Napięcie zasilania/ładowania 18÷30 V DC: elastyczne dopasowanie do typowych instalacji niskonapięciowych w automatyce i sterowaniu.
• Prąd obciążenia wyjścia 3 A: bezpieczne zasilanie odbiorników w trybie normalnym i rezerwowym bez ryzyka przeciążenia.
• Obsługa akumulatora 1,3÷7,2 Ah (12 V nominalnie): kompatybilność z popularnymi akumulatorami żelowymi – optymalne ładowanie prądem 0,35 A.
• Próg odcięcia zasilania 10,5 V DC: chroni akumulator przed głębokim rozładowaniem, wydłużając jego żywotność.
• Pobór własny zaledwie 1 W: minimalne straty energii w trybie czuwania, co przekłada się na wyższą efektywność całego systemu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Stopień ochrony IP20 jest zgodny z typowymi wymaganiami dla aparatury modułowej montowanej w rozdzielnicach.

Zastosowanie

Moduł MAX-ECH-06 znajduje zastosowanie wszędzie tam, gdzie konieczne jest zapewnienie ciągłości zasilania odbiorników DC w przypadku chwilowego zaniku napięcia sieciowego. Idealnie sprawdza się w systemach automatyki budynkowej, sterownikach PLC, centralach alarmowych oraz układach sygnalizacji.

• Zasilanie awaryjne sterowników PLC i przekaźników w szafach sterowniczych.
• Podtrzymanie napięcia w instalacjach systemów sygnalizacji pożaru (SSP) i kontroli dostępu (KD).
• Buforowanie zasilania czujników, aktuatorów i modułów komunikacyjnych w automatyce budynkowej.
• Zasilanie rezerwowe układów alarmowych i monitoringu w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż i podłączenie modułu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm²; moment dokręcający wynosi 0,4 Nm – należy stosować się do dokumentacji producenta. Przekrój przewodów dobrać do prądu obciążenia zgodnie z obowiązującymi normami.

FAQ

• Jaki stopień ochrony ma moduł MAX-ECH-06? Stopień ochrony wynosi IP20 – urządzenie jest zabezpieczone przed ciałami stałymi o średnicy powyżej 12 mm, co jest wystarczające w suchych pomieszczeniach rozdzielnic.
• Jakie napięcie akumulatora można podłączyć? Moduł współpracuje z akumulatorami żelowymi o napięciu nominalnym 12 V DC; maksymalne dopuszczalne napięcie akumulatora to 13,8 V DC. Minimalne napięcie odcięcia wynosi 10,5 V.
• Jaki jest maksymalny prąd obciążenia wyjścia? Wyjście Uout jest przystosowane do ciągłego obciążenia prądem do 3 A – zapewnia to bezpieczną pracę typowych odbiorników w obwodach sterowania i automatyki.
