Moduł redundantny, możliwość regulacji, 24V, 40A, 34W PSE202U | 6EP1961-3BA21 Siemens

Alternatywny kod produktu: 6EP19613BA21

Opis i Kluczowe Cechy

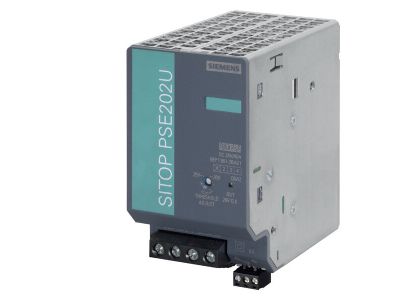

Moduł redundantny Siemens SITOP PSE202U (symbol 6EP1961-3BA21) przeznaczony jest do dekplowania dwóch zasilaczy 24 V DC o maksymalnym prądzie wyjściowym 20 A każdy, co pozwala uzyskać całkowity prąd wyjściowy do 40 A. Dzięki wbudowanemu stykowi sygnalizacyjnemu moduł informuje o awarii jednego z zasilaczy, umożliwiając szybką reakcję systemu sterowania. Urządzenie stanowi optymalne uzupełnienie zasilaczy 24 V, zwiększając niezawodność instalacji przemysłowych.

• Prąd wyjściowy 40 A: Zapewnia wydajne zasilanie odbiorników nawet przy dużym obciążeniu, jednocześnie umożliwiając równoległe łączenie dwóch zasilaczy w celu zwiększenia mocy.
• Napięcie wejścia/wyjścia 24 V DC: Kompatybilność z popularnym standardem napięcia w automatyce przemysłowej, ułatwiająca integrację z istniejącymi systemami.
• Styk sygnalizacyjny: Informuje o awarii zasilacza, co pozwala na szybkie wykrycie problemu i podjęcie działań naprawczych bez przestojów produkcyjnych.
• Dekplowanie dwóch zasilaczy: W przypadku awarii jednego zasilacza, drugi natychmiast przejmuje obciążenie, gwarantując ciągłość zasilania krytycznych odbiorników.
• Możliwość zwiększenia mocy: Równoległe łączenie zasilaczy tego samego typu pozwala na uzyskanie wyższej mocy wyjściowej, co jest przydatne przy rozbudowie instalacji.

Zgodność z Normami

Moduł redundantny Siemens SITOP PSE202U spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt jest zaprojektowany zgodnie z wysokimi standardami jakości i bezpieczeństwa charakterystycznymi dla serii SITOP.

Zastosowanie

Moduł redundantny dedykowany jest do zastosowań, gdzie wymagana jest niezawodność zasilania 24 V DC – szczególnie w systemach, w których awaria zasilacza może spowodować zatrzymanie procesu lub zagrożenie bezpieczeństwa.

• Zasilanie awaryjne w systemach automatyki przemysłowej (PLC, sterowniki, czujniki).
• Budowa redundantnych szaf zasilających dla serwerowni i centrów danych.
• Zasilanie układów bezpieczeństwa (np. systemów oddymiania, oświetlenia awaryjnego).
• Zwiększanie mocy w istniejących instalacjach poprzez równoległe łączenie dwóch zasilaczy tego samego typu.

Wskazówki Montażowe

Montaż modułu redundantnego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do rzeczywistego prądu obciążenia (zalecany przekrój dla 40 A – min. 6 mm²). Momenty dokręcania zacisków oraz szczegółowe wytyczne znajdują się w karcie katalogowej produktu.

FAQ

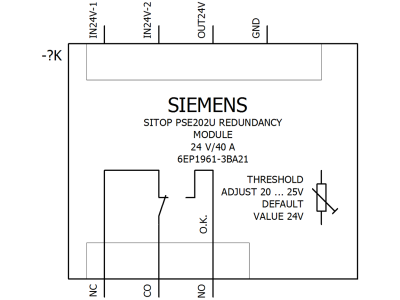

• Czy moduł posiada sygnalizację optyczną (LED)? Nie, moduł nie wyposażono w diodę LED. Sygnalizacja awarii odbywa się za pomocą bezpotencjałowego styku pomocniczego, który może być podłączony do układu sterowania.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnej wartości IP. Aparatura modułowa przeznaczona do montażu w rozdzielnicy standardowo osiąga stopień ochrony IP20 – należy zapewnić odpowiednią obudowę zewnętrzną w przypadku wyższych wymagań.
• Czy moduł pozwala na regulację napięcia wyjściowego? Nie, moduł redundantny nie reguluje napięcia. Jego zadaniem jest dekplowanie zasilaczy i zapewnienie redundancji, a napięcie pozostaje zgodne z napięciem wejściowym (24 V DC).
