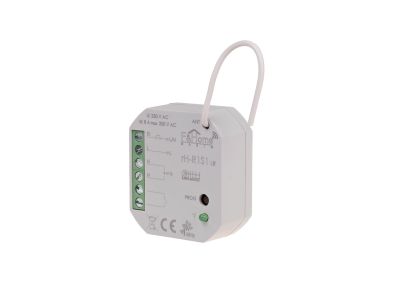

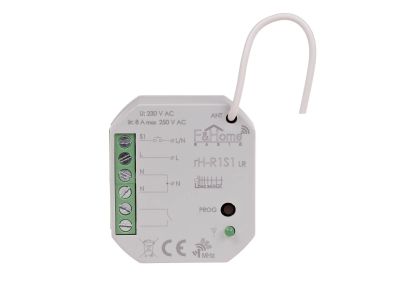

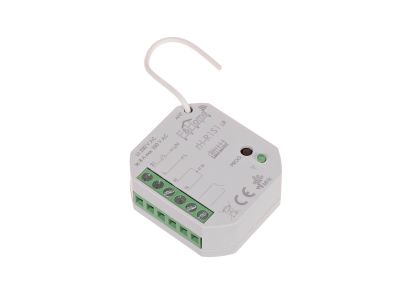

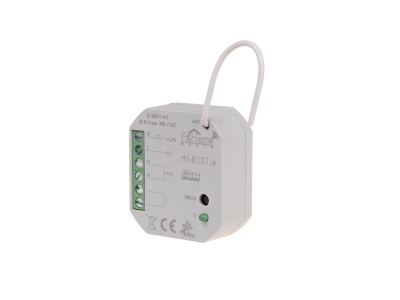

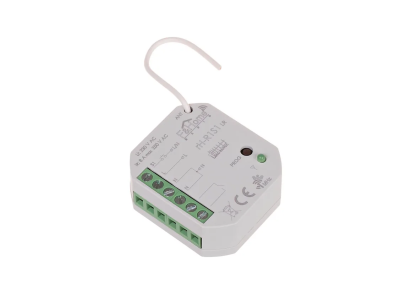

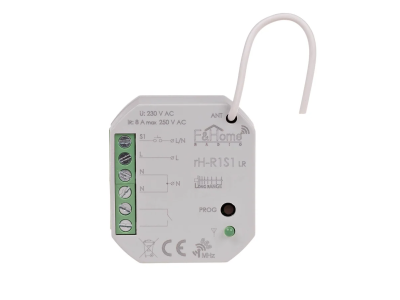

Moduł radiowy przekaźnika, podtynkowy Long Range, rH-R1S1-LR | rH-R1S1-LR F&F

Alternatywny kod produktu: rH-R1S1 LR

Opis i Kluczowe Cechy

Moduł radiowy przekaźnika podtynkowego rH-R1S1-LR łączy w sobie przekaźnik i wejście stykowe. Dzięki komunikacji radiowej Long Range umożliwia bezprzewodowe sterowanie odbiornikami oraz przesyłanie informacji o stanie styku do systemu nadrzędnego. Przekaźnik może załączać obciążenia rezystancyjne, indukcyjne i pojemnościowe zarówno w obwodach prądu stałego, jak i zmiennego – elastyczność dopasowana do różnorodnych aplikacji.

• Wejście stykowe: Fizyczne wejście do podłączenia jednego monostabilnego styku bezpotencjałowego – umożliwia integrację z przyciskami i czujnikami, wysyłając informację o stanie zwarcia/rozwarcia do systemu.
• Przekaźnik uniwersalny: Obsługa obciążeń rezystancyjnych, indukcyjnych i pojemnościowych w obwodach AC i DC – możliwość sterowania różnymi typami odbiorników bez dodatkowych przekaźników pośredniczących.
• Tryb autonomiczny: W przypadku utraty połączenia z serwerem moduł przechodzi w tryb autonomiczny – krótkie wciśnięcie przycisku podłączonego do styku S1 załącza lub wyłącza przekaźnik, zapewniając lokalne sterowanie awaryjne.
• Komunikacja radiowa Long Range: Bezprzewodowa transmisja danych na duże odległości – idealna do rozproszonych instalacji w automatyce budynkowej, bez konieczności prowadzenia dodatkowych przewodów sygnałowych.
• Kompatybilność z różnymi odbiornikami: Możliwość sterowania wentylatorami, oświetleniem oraz gniazdami elektrycznymi – jedno urządzenie obsługuje obwody zarówno prądu stałego, jak i zmiennego.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Montaż i użytkowanie zgodne z dokumentacją producenta gwarantują bezpieczną eksploatację w systemach automatyki budynkowej.

Zastosowanie

Moduł rH-R1S1-LR dedykowany jest do systemów inteligentnego zarządzania budynkiem, gdzie sterowanie odbywa się drogą radiową. Sprawdza się w następujących scenariuszach:

• Sterowanie wentylatorem – załączanie i wyłączanie na podstawie sygnałów z czujników lub harmonogramu czasowego.
• Sterowanie oświetleniem – bezprzewodowe załączanie źródeł światła z możliwością pracy autonomicznej przy utracie łączności.
• Wyłączanie gniazda elektrycznego – zdalne odłączanie zasilania odbiorników w celu oszczędności energii i zwiększenia bezpieczeństwa.
• Integracja z przyciskami monostabilnymi – przesyłanie impulsów do systemu i realizacja lokalnych funkcji załączania/wyłączania.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moduł przeznaczony jest do montażu podtynkowego. Wszystkie połączenia wykonuj zgodnie z dokumentacją producenta, zwracając uwagę na prawidłowe podłączenie styku S1 oraz obciążenia. Przekrój przewodów dobierz do przewidywanego prądu obciążenia – wartości wynikające z charakterystyki odbiornika.

FAQ

• Czy moduł posiada podświetlenie lub diodę sygnalizacyjną? W danych technicznych nie wskazano obecności podświetlenia. Moduł komunikuje stan poprzez system nadrzędny, a w trybie autonomicznym działanie jest sygnalizowane załączaniem przekaźnika.
• Jaki jest stopień ochrony IP modułu? Producent nie podaje stopnia ochrony. Jako urządzenie podtynkowe przeznaczone do montażu w suchych pomieszczeniach, standardowo wymaga osłony przed wilgocią i zabrudzeniami.
• Jak działa tryb autonomiczny? Tryb autonomiczny aktywuje się, gdy moduł straci połączenie z serwerem. Wymaga prawidłowego podłączenia monostabilnego przycisku do styku S1 oraz włączenia opcji „Offline: tryb autonomiczny” w ustawieniach instalatora. Krótkie wciśnięcie przycisku powoduje załączenie lub wyłączenie przekaźnika.
