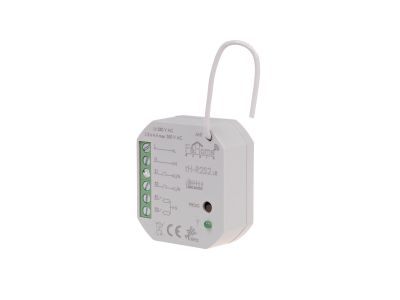

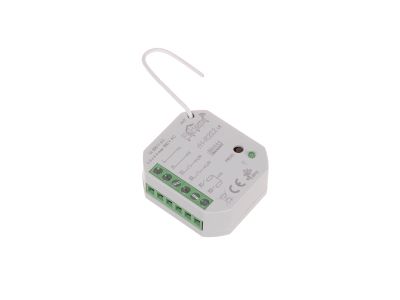

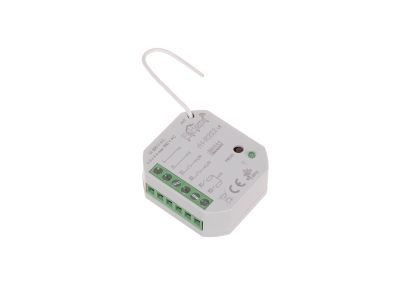

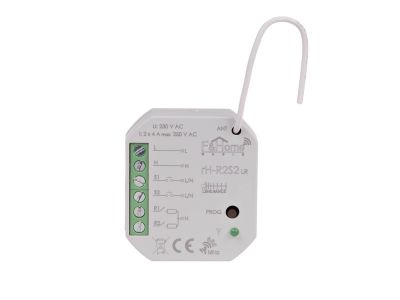

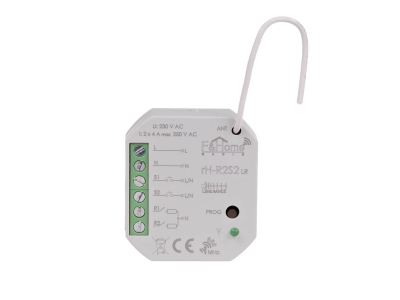

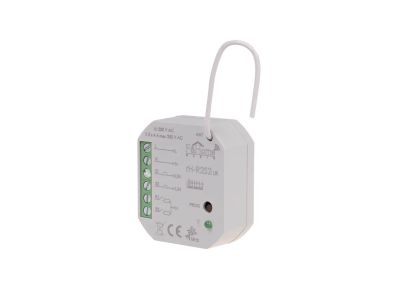

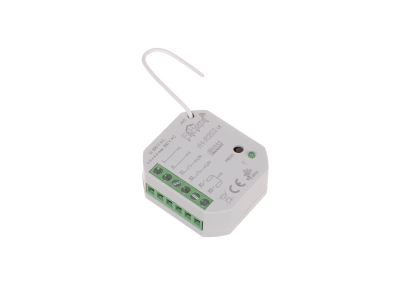

Moduł radiowy podwójnego przekaźnika - Long Range | rH-R2S2-LR F&F

Alternatywny kod produktu: rH-R2S2 LR

Opis i Kluczowe Cechy

Moduł radiowy podwójnego przekaźnika rH-R2S2-LR to urządzenie łączące funkcję sterowania dwoma niezależnymi obwodami elektrycznymi (dwa wyjścia przekaźnikowe) z możliwością odbierania sygnałów z dwóch monostabilnych przycisków (dwa wejścia stykowe). Dzięki komunikacji radiowej typu Long Range umożliwia zdalne załączanie i wyłączanie odbiorników bez konieczności prowadzenia przewodów sterowniczych. Przekaźniki są przystosowane do obciążeń rezystancyjnych, indukcyjnych i pojemnościowych, zarówno w obwodach prądu stałego, jak i zmiennego – co daje pełną elastyczność w doborze sterowanych urządzeń.

• Podwójny przekaźnik i podwójne wejście stykowe: Pozwala niezależnie sterować dwoma obwodami lub sygnalizować stany dwóch przycisków – jedna konstrukcja zastępuje dwa osobne moduły.
• Komunikacja radiowa Long Range: Zapewnia niezawodną transmisję sygnałów na większe odległości w obrębie budynku – bez kłopotliwego okablowania sterowniczego.
• Uniwersalność obciążeń: Styki przekaźników obsługują obciążenia rezystancyjne, indukcyjne i pojemnościowe w DC i AC – możliwość sterowania silnikami, oświetleniem LED, elektrozaworami i innymi odbiornikami.
• Fizyczne wejścia dla przycisków monostabilnych: Umożliwia lokalne sterowanie (np. klasycznym przyciskiem) równolegle z radiowym – wygoda i awaryjność.
• Uniwersalne zastosowanie: Moduł sprawdza się zarówno w nowych instalacjach, jak i modernizowanych systemach automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, co potwierdza oznakowanie CE. Przeznaczony do montażu w rozdzielnicach i puszkach instalacyjnych spełniających wymagania dla danego środowiska pracy.

Zastosowanie

Moduł radiowy rH-R2S2-LR znajduje zastosowanie wszędzie tam, gdzie potrzebne jest zdalne lub lokalne sterowanie dwoma odbiornikami przy minimalnym okablowaniu. Idealnie sprawdza się w systemach automatyki budynkowej i inteligentnego sterowania.

• Sterowanie oświetleniem – załączanie/wyłączanie dwóch niezależnych obwodów światła za pomocą przycisków lub sygnału radiowego.
• Sterowanie wentylatorem – zdalne włączanie i wyłączanie wentylatora łazienkowego lub kanałowego, także z opóźnieniem (przy współpracy z modułem czasowym).
• Wyłączanie gniazda elektrycznego – odcinanie zasilania od wybranych gniazd w trybie zdalnym, np. dla oszczędności energii.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC – jako element systemu automatyki, gdzie sygnał radiowy zastępuje przewód sterowniczy.

Wskazówki Montażowe

Montaż modułu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przekrój przewodów dobierz zgodnie z prądem obciążenia oraz obowiązującymi normami. Momenty dokręcania zacisków oraz szczegółowe dane techniczne znajdziesz w dokumentacji producenta.

FAQ

• Czy moduł posiada podświetlenie (LED) sygnalizujące stan? Moduł nie jest wyposażony we wbudowane podświetlenie. Stan pracy przekaźników można monitorować poprzez system nadzoru, do którego moduł komunikuje się drogą radiową.
• Jaki stopień ochrony (IP) ma ten moduł? Producent nie podał konkretnego stopnia ochrony dla samego modułu. Typowo aparatura modułowa do montażu w rozdzielnicy ma stopień ochrony IP20 – należy zapewnić odpowiednią obudowę w zależności od warunków środowiskowych.
• Do jakich przycisków można podłączyć wejścia stykowe? Wejścia są przystosowane do współpracy z monostabilnymi przyciskami zwiernymi (typu NO). Po naciśnięciu wysyłana jest informacja o zwarciu, po zwolnieniu – o rozwarciu.
