Moduł radiowy 6 wejść na szynę DIN - Long Range | rH-S6-LR F&F

Alternatywny kod produktu: rH-S6 LR

Opis i Kluczowe Cechy

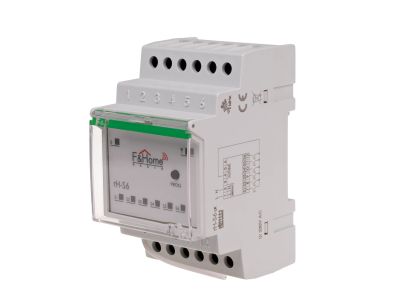

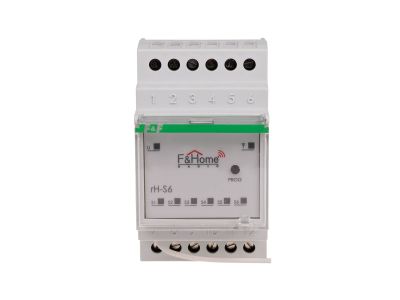

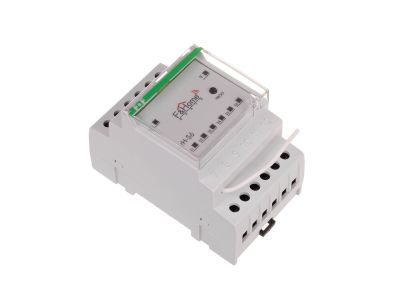

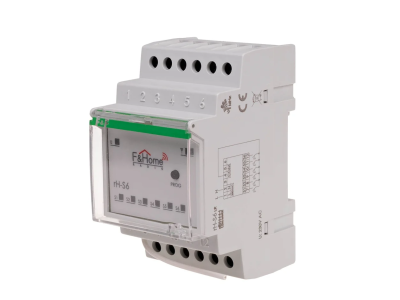

Moduł radiowy rH-S6-LR to 6-wejściowe urządzenie przeznaczone do montażu na szynie DIN, umożliwiające bezprzewodową transmisję stanów styków bezpotencjałowych. Dzięki technologii Long Range zapewnia niezawodną łączność na dużych odległościach, co czyni go doskonałym wyborem do rozproszonych systemów automatyki.

• 6 wejść dla styków monostabilnych bezpotencjałowych: Umożliwia podłączenie wielu przycisków, wyłączników krańcowych lub czujników w jednym module, co oszczędza miejsce w rozdzielnicy.
• Komunikacja radiowa Long Range: Gwarantuje stabilne przesyłanie sygnałów na znaczne odległości bez konieczności prowadzenia przewodów, co redukuje koszty instalacji i zwiększa elastyczność systemu.
• Montaż na szynie DIN: Szybki i standardowy montaż w rozdzielnicach modułowych, ułatwiający rozbudowę i serwisowanie instalacji.
• Wysyłanie informacji o stanie styków (zwarcie/rozwarcie): Moduł automatycznie przekazuje zmiany stanu do systemu nadrzędnego, umożliwiając bieżące monitorowanie i sterowanie urządzeniami.
• Praca bez zasilania zewnętrznego (pasywne styki): Wejścia są przystosowane do styków bezpotencjałowych, co upraszcza okablowanie i zwiększa bezpieczeństwo instalacji (brak napięcia na stykach).

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących dyrektyw europejskich i posiada certyfikat CE. Zaprojektowano je zgodnie z dobrą praktyką inżynierską oraz standardami bezpieczeństwa obowiązującymi w automatyce budynkowej i przemysłowej. Szczegółowe numery norm dostępne są w oryginalnej dokumentacji technicznej producenta.

Zastosowanie

Moduł radiowy rH-S6-LR znajduje zastosowanie wszędzie tam, gdzie potrzebne jest bezprzewodowe przekazywanie sygnałów z elementów sterowniczych i sygnalizacyjnych, szczególnie w obiektach o rozproszonej infrastrukturze.

• Podłączanie przycisków sterowniczych w systemach inteligentnego budynku (oświetlenie, rolety, bramy).
• Monitorowanie wyłączników krańcowych w maszynach i urządzeniach przemysłowych.
• Przekazywanie sygnałów do sterowników PLC lub central automatyki bez konieczności prowadzenia kabli.
• Zdalne sterowanie w systemach wentylacji, ogrzewania i klimatyzacji (HVAC) – odczyt stanu czujników i przełączników.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Moduł przeznaczony jest do zatrzaśnięcia na szynie TH35 (DIN) w rozdzielnicy modułowej. Przewody łączące styki bezpotencjałowe należy podłączać zgodnie z oznaczeniami na obudowie, stosując przekrój dostosowany do obciążenia (zgodnie z dokumentacją producenta). Zaleca się użycie momentu dokręcania zacisków zgodnie z instrukcją – brak konieczności stosowania nadmiernej siły. Po zamontowaniu sprawdź poprawność działania komunikacji radiowej przed zamknięciem rozdzielnicy.

FAQ

• Czy moduł ma podświetlenie LED? Nie, urządzenie nie posiada podświetlenia – przeznaczone jest wyłącznie do odczytywania stanu styków i przesyłania informacji drogą radiową, nie do sygnalizacji optycznej.
• Jaki jest stopień ochrony (IP)? Producent nie podaje konkretnego stopnia ochrony. Urządzenie montuje się wewnątrz rozdzielnicy, co w standardowych warunkach zapewnia ochronę przed pyłem i wilgocią (typowe IP20 dla aparatury modułowej).
• Czy można podłączyć styki bistabilne (np. wyłączniki dwustabilne)? Moduł zaprojektowano do współpracy wyłącznie ze stykami monostabilnymi (chwilowymi), które po zwolnieniu wracają do stanu spoczynkowego. Styki bistabilne mogą powodować nieprawidłowe działanie transmisji.
