Moduł pusty (ochrona przed dotykiem), do samodzielnego montażu (zestaw), CombiLine, MBB319 | 2CPX041733R9999 ABB

Alternatywny kod produktu: 2CPX041733R9999

Opis i Kluczowe Cechy

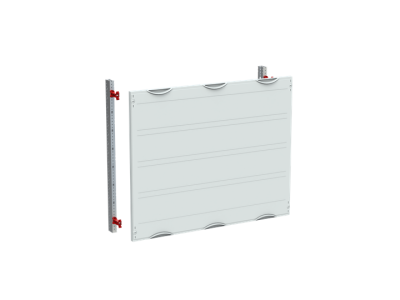

Moduł pusty MBB319 (symbol 2CPX041733R9999) z serii CombiLine to modułowy element osłonowy przeznaczony do samodzielnego montażu w szafach rozdzielczych i szafach modułowych. Wyposażony w ruszt 4GU o szerokości 600 mm i 144 jednostki przestrzenne, zapewnia elastyczność w aranżacji wnętrza szafy. Pokrywy z tworzywa sztucznego w kolorze RAL 7035 (jasnoszary) gwarantują estetykę i ochronę przed przypadkowym dotykiem.

• Ruszt 4GU = 600 mm: Standardowy wymiar umożliwiający montaż w szerokiej gamie szaf modułowych, zapewniający stabilność konstrukcji.
• 144 jednostki przestrzenne: Maksymalna pojemność montażowa – idealny do organizacji dużych instalacji elektrycznych.
• Pokrywy z tworzywa sztucznego, kolor RAL 7035: Estetyczny wygląd, odporność na korozję i uszkodzenia mechaniczne, zgodność z kolorystyką standardowych szaf modułowych.
• Zamknięcie pokrywy pod kątem 90°: Ułatwia dostęp do wnętrza szafy podczas prac serwisowych, bez konieczności demontażu całego modułu.
• Konstrukcja do użytku od głębokości szafy 120 mm: Kompatybilność z większością dostępnych na rynku szaf modułowych.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym normy PN-EN 61439-1 i PN-EN 60670-1. Posiada deklarację zgodności CE.

Zastosowanie

Moduł MBB319 CombiLine jest przeznaczony do organizacji wnętrza szaf rozdzielczych i szaf modułowych w instalacjach elektrycznych, telekomunikacyjnych oraz przemysłowych.

• Organizacja przestrzeni w szafach modułowych o szerokości 600 mm – montaż aparatury modułowej.
• Ochrona przed przypadkowym dotykiem części czynnych w instalacjach niskiego napięcia.
• Oddzielenie stref roboczych w szafach sterowniczych – ułatwienie konserwacji i modernizacji.
• Stosowanie w szafach o głębokości minimalnej 120 mm – uniwersalność montażowa.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie. Moduł mocuje się w szynie TH35 lub na dedykowanej płycie montażowej szafy. Pokrywy należy zamykać z odpowiednim momentem, zapewniając odpowiednią szczelność i ochronę przed dotykiem. Przed montażem sprawdzić kompatybilność z głębokością szafy.

FAQ

• Czy moduł MBB319 jest kompatybilny z innymi modułami CombiLine? Tak, moduł został zaprojektowany do współpracy z innymi elementami systemu CombiLine, zachowując standardowe wymiary i funkcjonalność.
• Jaki jest maksymalny prąd, jaki może obsłużyć ten moduł? Parametr prądu nie został określony w dostępnych danych produktu. Wartość zależy od zastosowanej aparatury i warunków instalacyjnych.
• Czy moduł posiada certyfikację do stosowania w instalacjach przeciwpożarowych? Moduł spełnia wymagania norm bezpieczeństwa, jednak do stosowania w instalacjach przeciwpożarowych należy sprawdzić dodatkowe wymagania lokalnych przepisów i norm.
