Moduł przyłączeniowy dla cyfrowych i analogowych modułów elektronicznych ET 200pro CM IO 4 x M12 | 6ES7194-4CA00-0AA0 Siemens

Alternatywny kod produktu: 6ES71944CA000AA0

Opis i Kluczowe Cechy

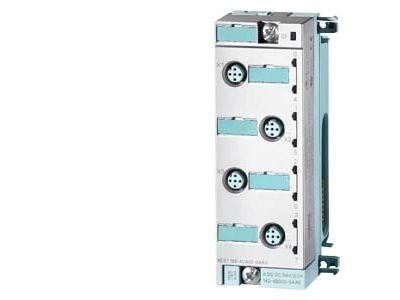

Moduł przyłączeniowy Siemens ET 200pro CM IO 4 x M12 (symbol 6ES7194-4CA00-0AA0) to element systemu SIMATIC DP ET 200pro przeznaczony do podłączania cyfrowych i analogowych modułów elektronicznych. Dzięki stopniowi ochrony IP65/67 oraz kompaktowej, modułowej budowie umożliwia instalację bezpośrednio na maszynie, eliminując konieczność stosowania szafy sterowniczej. Cztery złącza M12 zapewniają szybkie i niezawodne okablowanie czujników oraz aktuatorów w trudnych warunkach przemysłowych.

• Stopień ochrony IP65/67: Pełna odporność na wnikanie pyłu i strumieni wody – moduł może pracować bezpośrednio w strefie produkcyjnej, bez osłon dodatkowych.
• 4 x złącze M12: Ujednolicony, przemysłowy standard przyłączeniowy dla czujników i aktuatorów – skraca czas montażu i upraszcza serwis.
• Modułowa konstrukcja ET 200pro: System można rozbudowywać o cyfrowe, analogowe oraz fail-safe moduły (do SIL 3 / PLe) – elastyczne dopasowanie do wymagań aplikacji.
• Hot swapping (wymiana w ruchu): Wymiana modułów elektronicznych bez wyłączania instalacji – minimalizacja przestojów linii produkcyjnej, okablowanie pozostaje nienaruszone.
• Zaawansowana diagnostyka w modułach High Feature: Precyzyjne funkcje diagnostyczne umożliwiają szybką lokalizację usterek – skrócenie czasu reakcji serwisu i zwiększenie dostępności maszyny.

Zgodność z Normami

Moduł przyłączeniowy Siemens ET 200pro CM IO 4 x M12 jest zaprojektowany i produkowany zgodnie z wymogami norm europejskich oraz posiada certyfikację CE. System ET 200pro podlega ciągłemu zarządzaniu jakością, co gwarantuje powtarzalność parametrów i niezawodność w aplikacjach przemysłowych. Moduły fail-safe wchodzące w skład systemu umożliwiają realizację aplikacji bezpieczeństwa do poziomu SIL 3 / PLe.

Zastosowanie

Moduł przyłączeniowy CM IO 4 x M12 stanowi uniwersalny interfejs dla czujników i aktuatorów w rozproszonych systemach automatyki. Sprawdza się w aplikacjach, gdzie wymagana jest wysoka odporność mechaniczna oraz możliwość pracy bez szafy sterowniczej.

• Podłączenie czujników cyfrowych (np. krańcowych, zbliżeniowych) i analogowych (np. ciśnienia, temperatury) w liniach montażowych i produkcyjnych.
• Sterowanie zaworami, siłownikami i silnikami za pośrednictwem modułów wyjściowych ET 200pro – idealne do aplikacji w przemyśle automotive i spożywczym.
• Realizacja rozproszonych wysp sterowniczych w sieciach PROFIBUS / PROFINET – montaż modułów bezpośrednio na konstrukcji maszyny.
• Integracja z modułami bezpieczeństwa fail-safe w aplikacjach wymagających wysokiego poziomu niezawodności (SIL 3 / PLe) – zabezpieczenie stref niebezpiecznych.

Wskazówki Montażowe

Montaż modułu przyłączeniowego ET 200pro CM IO 4 x M12 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Moduł montuje się bezpośrednio na maszynie lub na dedykowanej szynie montażowej systemu ET 200pro. Przewody przyłączeniowe należy prowadzić zgodnie z dokumentacją producenta, zwracając uwagę na promienie gięcia i zachowanie zalecanych odstępów. Momenty dokręcania złączy M12 oraz przekroje przewodów należy dobierać według specyfikacji technicznej Siemens. Po zakończeniu montażu sprawdzić szczelność połączeń i poprawność podłączenia ekranów.

FAQ

• Czy moduł CM IO 4 x M12 umożliwia wymianę w czasie pracy instalacji? Tak, system ET 200pro obsługuje funkcję hot swapping – moduły elektroniczne można wymieniać bez wyłączania napięcia, co minimalizuje przestoje linii produkcyjnych. Okablowanie pozostaje podłączone, a pozostałe moduły kontynuują pracę.
• Jaki stopień ochrony posiada ten moduł przyłączeniowy? Moduł oferuje stopień ochrony IP65/67 – jest całkowicie odporny na kurz oraz na działanie strumieni wody i zalewanie. Może być instalowany bezpośrednio w strefie produkcyjnej, bez dodatkowej obudowy.
• Jakie typy modułów elektronicznych można podłączyć za pomocą CM IO 4 x M12? Moduł obsługuje cyfrowe i analogowe moduły wejść/wyjść ET 200pro, w tym moduły fail-safe do SIL 3 / PLe, a także rozruszniki silnikowe, przemienniki częstotliwości oraz moduły IO-Link i RFID.
