Moduł przyłączalny pola głównego MINI VARIO 20A dla VN20, TeSys K, D | VZN20 Schneider Electric

Opis i Kluczowe Cechy

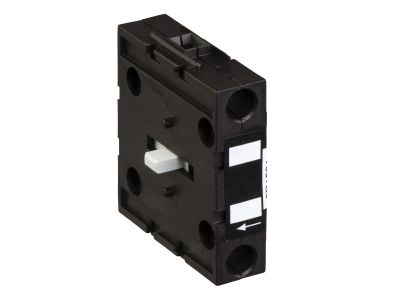

Moduł przyłączalny pola głównego VZN20 to dodatkowy biegun przeznaczony do aparatury modułowej serii VN20 z rodziny TeSys. Wyposażony w jeden styk normalnie otwarty (1NO) o prądzie znamionowym 20 A, przystosowany do pracy zarówno w sieciach prądu przemiennego, jak i stałego (50/60 Hz). Możliwość montażu po lewej lub prawej stronie urządzenia podstawowego zapewnia elastyczność konfiguracji rozdzielnicy.

• Prąd znamionowy 20 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Styk normalnie otwarty (1NO): Realizuje funkcje sterowania, sygnalizacji lub rozszerzenia liczby styków pomocniczych w standardowej konfiguracji.
• Kompatybilność z serią VN20: Gwarantuje niezawodne połączenie mechaniczne i elektryczne z aparaturą TeSys K i D.
• Montaż lewy lub prawy: Zwiększa elastyczność aranżacji szaf sterowniczych i rozdzielnic, ułatwiając optymalne wykorzystanie miejsca.
• Praca w sieciach AC i DC: Uniwersalność zastosowania w różnych typach instalacji – od przemysłowych po budynkowe.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych zgodnie z wymogami bezpieczeństwa elektrycznego.

Zastosowanie

Moduł VZN20 służy do rozszerzania funkcji aparatury modułowej w systemach sterowania i automatyki. Sprawdza się jako dodatkowy biegun dla styczników i przełączników, umożliwiając sygnalizację stanu lub sterowanie odbiornikami.

• Rozszerzanie liczby styków pomocniczych w stycznikach serii TeSys K i D.
• Dodawanie obwodów sygnalizacji w szafach sterowniczych i rozdzielnicach.
• Sterowanie oświetleniem, napędami lub innymi odbiornikami w obwodach AC/DC do 20 A.
• Konfiguracja układów automatyki budynkowej wymagających dodatkowego bieguna pomocniczego.

Wskazówki Montażowe

Montaż modułu VZN20 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 20 A. Moment dokręcania zacisków stosować według dokumentacji producenta. Po zamontowaniu sprawdzić poprawność połączeń i działanie układu.

FAQ

• Jaki prąd maksymalny może przenosić moduł VZN20? Prąd znamionowy wynosi 20 A. Należy pamiętać o doborze przekroju przewodów odpowiednim do tego obciążenia, aby uniknąć przegrzania.
• Czy moduł VZN20 można montować po lewej i prawej stronie aparatu? Tak, producent przewidział montaż zarówno z lewej, jak i prawej strony urządzeń serii VN20, co daje swobodę konfiguracji.
• Czy moduł VZN20 pracuje w obwodach prądu stałego? Tak, jest przystosowany do pracy w sieciach prądu przemiennego (AC) i stałego (DC) o częstotliwości 50/60 Hz – sprawdzi się w różnorodnych instalacjach.
