Moduł przemysłowy: switch Ethernet LOGO! CSM12/24 | 6GK7177-1MA20-0AA0 Siemens

Alternatywny kod produktu: 6GK71771MA200AA0

Opis i Kluczowe Cechy

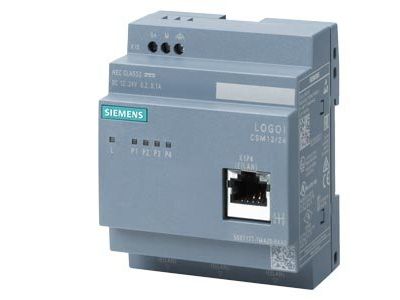

Moduł przełącznika Ethernet LOGO! CSM12/24 (symbol 6GK7177-1MA20-0AA0) firmy Siemens to niezarządzalny (unmanaged) switch kompaktowy przeznaczony do budowy lokalnych sieci Industrial Ethernet. Urządzenie wyposażono w 4 porty RJ45 o prędkości 10/100 Mbps oraz dodatkowy port frontowy umożliwiający podłączenie sterownika LOGO! i diagnostykę. Zasilanie DC 12/24 V zapewnia niskie napięcie bezpieczne dla środowiska przemysłowego. Szerokość modułu odpowiada standardowi aparatury modułowej, co ułatwia zabudowę w szafie sterowniczej.

• 4 porty RJ45 10/100 Mbps: umożliwiają podłączenie sterownika LOGO! oraz do 3 dodatkowych węzłów sieci Ethernet bez konieczności konfiguracji – oszczędność czasu przy uruchamianiu.
• Port frontowy do diagnostyki: dedykowane złącze umożliwia szybki dostęp do stanu sieci i diagnozę bezpośrednio z przodu modułu, co przyspiesza lokalizację usterek.
• Zasilanie DC 12/24 V: niskie napięcie zwiększa bezpieczeństwo w szafie sterowniczej i umożliwia współpracę z typowymi zasilaczami przemysłowymi.
• Diody LED diagnostyczne i stanu portów: wizualna sygnalizacja aktywności sieci i kolizji – natychmiastowa ocena pracy bez użycia dodatkowych narzędzi.
• Kompaktowa obudowa modułowa: montaż na szynie DIN TH35 oszczędza miejsce w rozdzielnicy, a brak konieczności konfiguracji (unmanaged) skraca czas instalacji.

Zgodność z Normami

Moduł LOGO! CSM12/24 spełnia wymagania europejskich norm dotyczących urządzeń przemysłowej sieci Ethernet oraz posiada certyfikat CE. Produkt przeznaczony do stosowania w środowisku przemysłowym zgodnie z dyrektywami Unii Europejskiej. Szczegółowe normy i deklaracje zgodności dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik LOGO! CSM12/24 sprawdza się w małych i średnich sieciach automatyki przemysłowej, gdzie kluczowa jest niezawodność i prostota uruchomienia. Dzięki niezarządzalnej konstrukcji może być stosowany jako element rozdzielający ruch w sieci Ethernet bez potrzeby programowania.

• Tworzenie lokalnej sieci Industrial Ethernet dla sterowników LOGO! i innych urządzeń z interfejsem RJ45.
• Rozbudowa istniejącej sieci o dodatkowe węzły – szybkie dodanie trzech kolejnych stacji bez zmiany topologii.
• Zastosowanie jako przełącznik krawędziowy w szafie sterowniczej do połączenia sterownika z panelami operatorskimi lub czujnikami sieciowymi.
• Diagnostyka i monitoring sieci dzięki portowi frontowemu – dostęp do danych bez ingerencji w okablowanie.

Wskazówki Montażowe

Montaż i podłączenie modułu LOGO! CSM12/24 może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie DC. Przekrój przewodów zasilających dobrać zgodnie z prądem znamionowym urządzenia (szczegóły w dokumentacji). Momenty dokręcania zacisków – według instrukcji producenta. Należy zapewnić odpowiednią wentylację wokół modułu.

FAQ

• Czy przełącznik wymaga konfiguracji? Nie, LOGO! CSM12/24 jest niezarządzalny (unmanaged), działa w trybie plug-and-play – po podłączeniu zasilania i kabli Ethernet jest gotowy do pracy.
• Jakie diody LED informują o stanie pracy? Na panelu przednim znajdują się diody LED sygnalizujące obecność zasilania (PWR), aktywność na poszczególnych portach (LINK/ACT) oraz diagnostyka (DIAG). Szczegółowy opis diod znajduje się w instrukcji.
• Czy można podłączyć do przełącznika urządzenia inne niż LOGO!? Tak, ponieważ switch działa jako standardowy przełącznik Ethernet 10/100 Mbps obsługujący dowolne urządzenia z interfejsem RJ45, pod warunkiem zgodności z protokołem TCP/IP.
