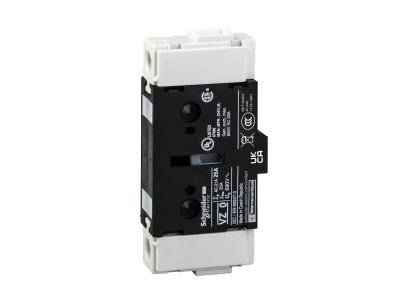

Moduł przelotowy pola głównego TeSys VARIO 32A dla V1 TeSys | VZ1 Schneider Electric

Opis i Kluczowe Cechy

Moduł przelotowy pola głównego TeSys VARIO VZ1 firmy Schneider Electric (gama TeSys) to dodatkowy biegun izolacyjny przeznaczony do współpracy z aparaturą serii V1. Wyposażony w jeden zestyk normalnie otwarty (1NO) i zaprojektowany do pracy zarówno w sieciach prądu przemiennego (AC), jak i stałego (DC) przy częstotliwości 50/60 Hz. Prąd znamionowy 32 A zapewnia pewne przewodzenie obciążeń o znacznym poborze mocy, a funkcja izolacyjna gwarantuje fizyczne odcięcie obwodu podczas prac serwisowych. Kompaktowa budowa (brak podanej szerokości modułu – szczegóły w dokumentacji) ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 32 A: Umożliwia bezpieczne przesyłanie prądu w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Zestyk 1NO (normalnie otwarty): Idealny do realizacji prostych układów załączania (np. sterowanie stycznikiem lub sygnalizacja stanu).
• Funkcja izolacyjna (tak): Zapewnia wyraźne, bezpieczne odcięcie obwodu od zasilania podczas konserwacji lub awarii.
• Praca AC i DC (50/60 Hz): Uniwersalność zastosowań – jeden moduł sprawdza się zarówno w instalacjach przemysłowych prądu zmiennego, jak i stałego.
• Kompatybilność z serią V1 (TeSys VARIO): Łatwe rozszerzanie systemu rozdzielnic poprzez dodanie dodatkowego bieguna bez konieczności przebudowy szyny.

Zgodność z Normami

Produkt należy do gamy TeSys i jest zgodny z ogólnymi wymaganiami europejskich norm dla aparatury modułowej w zakresie bezpieczeństwa i funkcjonalności. Posiada certyfikat CE. Ze względu na brak konkretnych oznaczeń norm w dostarczonych danych, zaleca się sprawdzenie szczegółowej deklaracji zgodności producenta (Schneider Electric) przed montażem.

Zastosowanie

Moduł VZ1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne izolowanie obwodu głównego w instalacjach z aparaturą V1. Jako dodatkowy biegun może być używany do:

• Tworzenia punktu odłączenia zasilania dla maszyn i urządzeń w szafach sterowniczych.
• Rozszerzania pola głównego rozdzielnicy o dodatkową sekcję izolacyjną bez ingerencji w istniejące połączenia.
• Sterowania sygnalizacją lub przekazywania impulsów do styczników, przekaźników lub wejść PLC w obwodach pomocniczych.
• Realizacji prostych przełączeń w automatyce budynkowej (np. włączanie/wyłączanie obwodu wentylacji lub oświetlenia awaryjnego).

Wskazówki Montażowe

Montaż i podłączenie modułu VZ1 może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) oraz znajomość obowiązujących norm. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Moduł montuje się na szynie montażowej TH35 (DIN). Przekroje przewodów należy dobrać zgodnie z obciążalnością prądową (32 A) oraz przepisami – zalecany minimalny przekrój to 4 mm² (Cu) w zależności od długości i warunków chłodzenia. Momenty dokręcania śrub zacisków należy sprawdzić w dokumentacji technicznej producenta (Schneider Electric). Nie wolno przekraczać wartości znamionowych prądu i napięcia – w przypadku braku danych napięcia znamionowego należy stosować się do ogólnych wytycznych dla aparatury łączeniowej (≤ 690 V AC/DC).

FAQ

• Czy moduł VZ1 posiada wbudowane podświetlenie LED? W dostarczonych danych nie ma informacji o podświetleniu. Produkt jest dodatkowym biegunem izolacyjnym – nie przewidziano w nim diody sygnalizacyjnej.
• Jaki jest stopień ochrony modułu? Brak podanego IP w danych. Dla aparatury modułowej montowanej wewnątrz rozdzielnic standardowo przyjmuje się IP20 (ochrona przed ciałami stałymi >12 mm). Dokładną wartość należy sprawdzić w karcie katalogowej.
• Czy styk 1NO działa w trybie impulsowym (monostabilnym)? Zestyk normalnie otwarty (1NO) jest stykiem zwiernym – powraca do stanu otwarcia po ustaniu działania siły zewnętrznej. Moduł pełni funkcję izolacyjną, a nie przycisku; jego stan zmienia się jedynie poprzez mechaniczne przełączenie lub załączanie obwodu sterującego.
