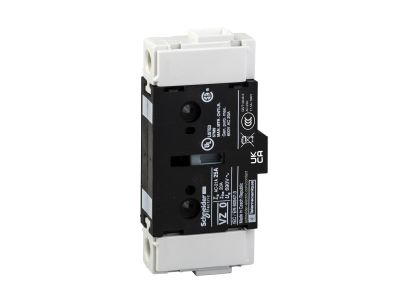

Moduł przelotowy pola głównego TeSys VARIO 20A dla V0 TeSys | VZ01 Schneider Electric

Opis i Kluczowe Cechy

Moduł przelotowy pola głównego TeSys VARIO o symbolu VZ01 to rozszerzenie do rozłączników izolacyjnych Vario (korpusy V0). Zaprojektowany do prądu znamionowego 20 A i napięcia 690 V, umożliwia bezpieczne zwiększenie liczby biegunów w istniejącej rozłącznicy. Szerokość modułu nie została określona w danych producenta – montaż odbywa się w oparciu o korpus V0.

• Prąd znamionowy 20 A: gwarantuje niezawodną pracę w obwodach o umiarkowanym obciążeniu, bez ryzyka przegrzania styków przy zachowaniu normatywnych przekrojów przewodów.
• Napięcie znamionowe 690 V: pozwala na stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i bezpieczeństwo użytkowania.
• Maksymalnie 3 moduły VZ01 na korpus V0: elastyczne rozszerzanie liczby biegunów rozłącznika do 4 (1 korpus + 3 moduły), co daje swobodę konfiguracji w zależności od potrzeb obwodu.
• Przeznaczenie do rozłączników izolacyjnych TeSys Vario: pełna kompatybilność mechaniczna i elektryczna z dedykowanymi korpusami, co upraszcza montaż i zapewnia spójność systemu.
• Certyfikacja międzynarodowa (IEC, UL, CSA, CCC, EAC): potwierdza spełnienie rygorystycznych wymogów bezpieczeństwa i jakości na rynkach globalnych, ułatwiając eksploatację w różnych krajach.

Zgodność z Normami

Moduł posiada certyfikaty zgodności z wieloma uznanymi normami międzynarodowymi, w tym IEC, UL, CSA, CCC oraz EAC. Produkt spełnia również wymogi programu Green Premium firmy Schneider Electric, co oznacza zgodność z dyrektywami RoHS i REACh oraz przejrzystość w zakresie wpływu na środowisko. Brak szczegółowych numerów norm w dostarczonych danych – zalecamy weryfikację w dokumentacji technicznej producenta.

Zastosowanie

Moduł VZ01 służy przede wszystkim do rozbudowy rozłączników izolacyjnych TeSys Vario w instalacjach przemysłowych i komercyjnych. Umożliwia wygodne zwiększenie liczby biegunów bez konieczności wymiany całego urządzenia.

• Rozszerzenie rozłącznika głównego w szafach sterowniczych, gdzie wymagana jest separacja wielu obwodów (np. 4-biegunowe odłączanie zasilania).
• Stosowanie w obwodach silnikowych oraz odbiorników energetycznych, gdzie niezbędna jest galwaniczna izolacja każdego bieguna.
• Modernizacja istniejących rozdzielnic przemysłowych – dodawanie modułów bez ingerencji w okablowanie główne.
• Tworzenie systemów dystrybucji energii z możliwością selektywnego wyłączania poszczególnych faz w aplikacjach wymagających bezpiecznej przerwy izolacyjnej.

Wskazówki Montażowe

Montaż modułu VZ01 mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Moduł instaluje się na korpusie rozłącznika V0 na szynie TH35 (DIN). Moment dokręcania śrub należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 20 A (np. 2,5 mm²) oraz warunków środowiskowych. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Ile modułów VZ01 można podłączyć do jednego korpusu rozłącznika V0? Maksymalnie 3 sztuki, co w połączeniu z biegunem korpusu daje łącznie 4 bieguny. Nie zaleca się przekraczania tej liczby.
• Czy moduł jest zgodny z międzynarodowymi normami? Tak, posiada certyfikaty IEC, UL, CSA, CCC oraz EAC. Brak podania konkretnych numerów norm w karcie produktu – wszelkie szczegóły dostępne są w deklaracji producenta.
• Czy moduł VZ01 można stosować w instalacjach z napięciem 400 V? Tak, napięcie znamionowe 690 V obejmuje standardowe napięcia 230/400 V, więc jest w pełni odpowiedni dla typowych sieci niskiego napięcia.
