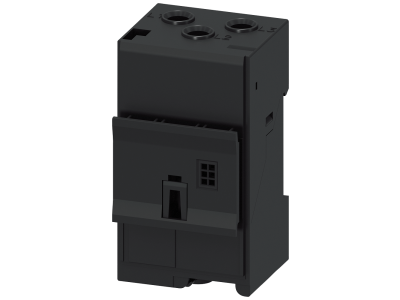

Moduł przekładników prądowych 2,4-25A, szer. 45mm, technika przetykania | 3UF7101-1AA00-0 Siemens

Alternatywny kod produktu: 3UF71011AA000

Opis i Kluczowe Cechy

Moduł przekładników prądowych o symbolu 3UF7101-1AA00-0 przeznaczony jest do pomiaru prądu przemiennego w zakresie od 2,4 do 25 A. Dzięki technice przetykania montaż odbywa się bez konieczności przecinania przewodu pierwotnego, co znacząco skraca czas instalacji. Szerokość modułu wynosi 45 mm, co umożliwia kompaktową zabudowę w rozdzielnicach modułowych.

• Zakres prądu pierwotnego 2,4–25 A: Obejmuje wiele typowych obciążeń w instalacjach niskiego napięcia – od linii oświetleniowych po obwody silnikowe, bez konieczności stosowania kilku różnych przekładników.
• Szerokość modułu 45 mm: Umożliwia uporządkowaną zabudowę na szynie DIN (standard TH35) i oszczędność miejsca w rozdzielnicach.
• Technika przetykania: Przewód pierwotny przechodzi przez otwór przekładnika – montaż nie wymaga odłączania ani przecinania istniejącego przewodu, co ułatwia modernizacje i rozbudowę systemów.
• Konstrukcja modułowa: Przystosowana do zabudowy w szafach sterowniczych i rozdzielnicach, zgodnie z typowymi wymaganiami aparatury modułowej.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN dla aparatury modułowej stosowanej w instalacjach niskiego napięcia. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł przekładników prądowych 3UF7101-1AA00-0 znajduje zastosowanie wszędzie tam, gdzie potrzebny jest pomiar prądu przemiennego w celu monitorowania, sterowania lub zabezpieczenia obwodów.

• Pomiar prądu w obwodach sterowania i automatyki – współpraca z przekaźnikami pomiarowymi, miernikami cyfrowymi oraz modułami PLC.
• Monitorowanie obciążenia silników elektrycznych i innych odbiorników trójfazowych w celu optymalizacji pracy i wczesnego wykrywania przeciążeń.
• Zasilanie liczników energii i analizatorów sieci w systemach zarządzania energią (EMS).
• Wspomaganie pętli regulacji w instalacjach HVAC, oświetleniowych i pompowych.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie we wszystkich obwodach. Moduł przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicy o odpowiednim stopniu ochrony. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową, a momenty dokręcania zacisków (jeśli występują) stosować zgodnie z dokumentacją producenta. W przypadku techniki przetykania upewnić się, że przewód pierwotny jest odpowiednio odizolowany i nie ma ostrych zagięć.

FAQ

• Czy moduł może pracować z prądem stałym? Nie, przekładniki prądowe (transformatorowe) są przeznaczone wyłącznie do pomiaru prądu przemiennego. Prąd stały nie indukuje napięcia w uzwojeniu wtórnym.
• Jaka jest szerokość modułu? Szerokość wynosi 45 mm, co odpowiada standardowej wielkości 2,5 modułu (przyjmując 18 mm na moduł). Umożliwia to montaż w typowych rozdzielnicach modułowych.
• Co oznacza technika przetykania? Oznacza to, że przewód pierwotny jest przewlekany przez otwór w przekładniku. Dzięki temu nie ma potrzeby przecinania kabla ani montażu dodatkowych zacisków – instalacja jest szybsza i mniej inwazyjna.
