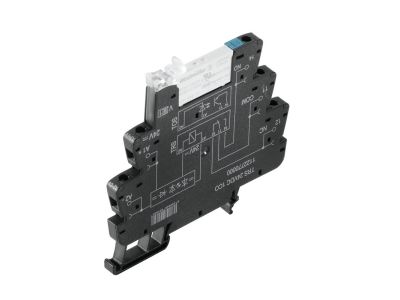

Moduł przekaźnikowy, TRS 24VDC 1CO TERMSERIES, 6A, złącza śrubowe, AgNi | 1122770000 Weidmuller

Opis i Kluczowe Cechy

Moduł przekaźnikowy TRS 24VDC 1CO z serii TERMSERIES od renomowanego producenta Weidmüller to zaawansowane rozwiązanie w dziedzinie separacji sygnałów i przełączania obciążeń w systemach automatyki przemysłowej. Urządzenie zostało wyposażone w jeden zestyk przełączny (1CO) wykonany z wysokiej jakości stopu srebra i niklu (AgNi), co zapewnia doskonałą odporność na wypalanie styków oraz stabilną rezystancję przejścia przez długi czas eksploatacji. Znamionowe napięcie sterowania wynosi 24 V DC z szeroką tolerancją ±20 %, co pozwala na bezpieczną pracę modułu nawet w przypadku wahań napięcia w instalacji zasilającej.

• Wysoka wydajność prądowa: Prąd trwały o natężeniu 6 A umożliwia bezpośrednie sterowanie elementami wykonawczymi o średniej mocy.
• Technologia TERMSERIES: Modułowa konstrukcja pozwala na oszczędność miejsca w szafie sterowniczej dzięki wąskiej obudowie.
• Złącza śrubowe: Solidny system przyłączeniowy gwarantuje pewny styk elektryczny i odporność na wibracje mechaniczne.
• Materiał styków AgNi: Optymalny wybór dla obciążeń rezystancyjnych i lekko indukcyjnych, zapewniający długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych. Spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących kompatybilności elektromagnetycznej (EMC). Dzięki certyfikacji CE oraz zgodności z normami bezpieczeństwa dla przekaźników sprzęgających, użytkownik ma pewność, że moduł TRS 24VDC 1CO TERMSERIES jest bezpiecznym i trwałym komponentem infrastruktury elektro-technicznej.

Zastosowanie

Moduł przekaźnikowy Weidmüller znajduje szerokie zastosowanie w nowoczesnych systemach sterowania. Jest idealnym rozwiązaniem do separacji galwanicznej pomiędzy obwodami sterowniczymi PLC a elementami wykonawczymi, takimi jak elektrozawory, styczniki czy sygnalizatory. Dzięki kompaktowej budowie i wysokiej niezawodności, moduł ten jest chętnie wybierany przez integratorów systemów w branży energetycznej, wodno-kanalizacyjnej oraz w budowie maszyn (OEM). Możliwość pracy przy prądzie 6 A sprawia, że jest to uniwersalny element pośredniczący w szafach rozdzielczych.

Wskazówki Montażowe

Montaż modułu odbywa się na standardowej szynie DIN (TS 35), co zapewnia szybką i intuicyjną instalację. Podczas podłączania przewodów do złączy śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania, aby uniknąć uszkodzenia zacisku lub poluzowania przewodu w wyniku drgań. Zaleca się stosowanie tulejek kablowych dla przewodów typu linka, co zwiększa powierzchnię styku i poprawia bezpieczeństwo połączenia. Należy zachować odpowiednie odstępy wentylacyjne w przypadku montażu wielu modułów obok siebie przy pracy z maksymalnym obciążeniem prądowym.

FAQ

• Czy moduł posiada wskaźnik stanu pracy? Tak, seria TERMSERIES standardowo wyposażona jest w diodę LED sygnalizującą stan zadziałania przekaźnika, co znacznie ułatwia diagnostykę układu.
• Jaki jest zakres napięcia sterowania? Moduł pracuje poprawnie w zakresie od 19,2 V DC do 28,8 V DC (24 V DC ±20 %).
• Czy zestyki AgNi nadają się do bardzo małych prądów? Styki AgNi są optymalne dla obciążeń od kilkunastu mA. W przypadku sygnałów o bardzo niskiej energii (mikroampery) zaleca się stosowanie styków pozłacanych.
• Czy można wymienić sam wkład przekaźnika? Tak, konstrukcja TERMSERIES umożliwia wymianę elementu przełączającego bez konieczności demontażu całego okablowania z podstawki.
