Moduł przekaźnikowy RIF-2-RPT-LV-230AC/4X21 | 2903304 Phoenix Contact

Opis i Kluczowe Cechy

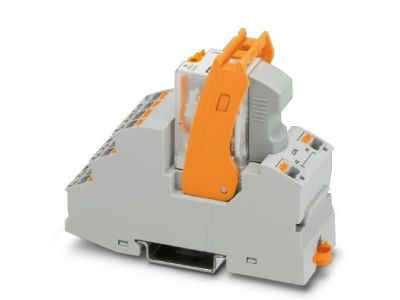

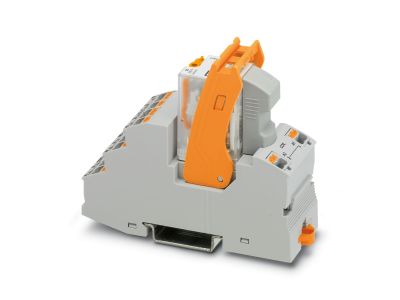

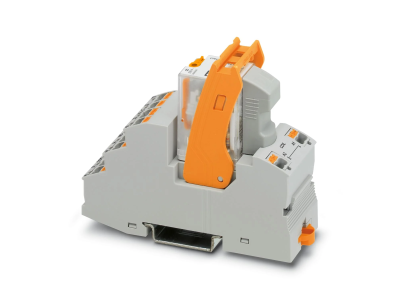

Moduł przekaźnikowy RIF-2-RPT-LV-230AC/4X21 o numerze katalogowym 2903304 to zaawansowane rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej niezawodności w systemach automatyki przemysłowej. Jest to kompletny, wstępnie zmontowany zestaw, który eliminuje konieczność żmudnego dobierania poszczególnych komponentów. W skład modułu wchodzi gniazdo przekaźnikowe z innowacyjną technologią połączeń Push-in, przekaźnik elektromechaniczny mocy, wtykany moduł wskaźnikowy z układem przeciwzakłóceniowym oraz solidny uchwyt mocujący z funkcją wyrzutnika.

• Technologia Push-in: Pozwala na beznarzędziowe podłączenie przewodów, co znacząco skraca czas montażu i gwarantuje odporność na wstrząsy oraz wibracje.
• Konfiguracja styków: Urządzenie posiada 4 zestyki przełączne (4PDT), co umożliwia jednoczesne sterowanie wieloma niezależnymi obwodami przy zachowaniu kompaktowej szerokości obudowy.
• Napięcie sterujące: Moduł przystosowany jest do pracy z napięciem wejściowym 230 V AC, co czyni go idealnym do bezpośredniego sterowania z sieci energetycznej.
• Moduł przeciwzakłóceniowy: Zintegrowany układ ochronny zabezpiecza cewkę przekaźnika i elektronikę sterującą przed przepięciami, wydłużając żywotność całego systemu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, charakterystycznymi dla marki Phoenix Contact. Wykorzystane materiały izolacyjne oraz konstrukcja gniazda spełniają wymagania dotyczące odstępów izolacyjnych i dróg upływu, co jest kluczowe w profesjonalnych instalacjach rozdzielczych. Moduł posiada certyfikację dopuszczającą go do użytku w wymagających środowiskach przemysłowych, zapewniając pełną kompatybilność z systemem RIFLINE Complete.

Zastosowanie

Moduł RIF-2-RPT-LV-230AC/4X21 znajduje szerokie zastosowanie w szafach sterowniczych i rozdzielnicach niskiego napięcia. Dzięki czterem zestykom przełącznym, doskonale sprawdza się w aplikacjach wymagających separacji galwanicznej sygnałów, powielania styków oraz sterowania odbiornikami o średniej mocy. Jest powszechnie wykorzystywany w systemach HVAC, liniach produkcyjnych oraz w infrastrukturze budynkowej do sterowania oświetleniem, napędami i sygnalizacją stanów pracy maszyn.

Wskazówki Montażowe

Montaż modułu odbywa się na standardowej szynie DIN (NS 35/7,5 lub NS 35/15). Dzięki technologii Push-in, przewody sztywne lub elastyczne z tulejkami można wprowadzać bezpośrednio do zacisku bez użycia śrubokręta. W przypadku przewodów linkowych bez tulejek, należy zwolnić zacisk za pomocą przycisku funkcyjnego. Należy zwrócić uwagę na prawidłowe osadzenie modułu wskaźnikowego oraz zabezpieczenie przekaźnika dedykowanym uchwytem, który pełni również rolę dźwigni ułatwiającej wymianę elementu wykonawczego bez konieczności demontażu okablowania.

FAQ

• Czy moduł jest dostarczany jako gotowy zestaw? Tak, produkt RIF-2-RPT-LV-230AC/4X21 jest dostarczany jako w pełni zmontowany i przetestowany moduł, gotowy do montażu na szynie.
• Jakie są zalety złącza Push-in w porównaniu do śrubowego? Złącze Push-in zapewnia stałą siłę docisku, która nie ulega osłabieniu pod wpływem drgań, co eliminuje konieczność okresowego dokręcania zacisków.
• Czy można wymienić sam przekaźnik w przypadku zużycia? Tak, konstrukcja modułowa pozwala na szybką wymianę samego przekaźnika elektromechanicznego przy użyciu zintegrowanego uchwytu, co minimalizuje przestoje serwisowe.
