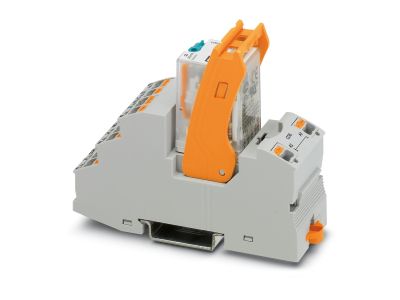

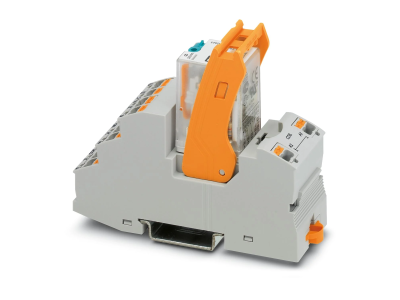

Moduł przekaźnikowy RIF-2-RPT-LDP-24DC/4X21 | 2903308 Phoenix Contact

Alternatywny kod produktu: RIF-2-RPT-LDP-24DC/4X21

Opis i Kluczowe Cechy

Moduł przekaźnikowy RIF-2-RPT-LDP-24DC/4X21 o numerze katalogowym 2903308 to zaawansowane rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej niezawodności w systemach automatyki przemysłowej. Jest to kompletny, wstępnie zmontowany zestaw, który eliminuje konieczność żmudnego dobierania poszczególnych komponentów. W skład modułu wchodzi gniazdo przekaźnikowe z innowacyjną technologią połączeń Push-in, przekaźnik elektromechaniczny mocy oraz dedykowany uchwyt mocujący z funkcją wyrzutnika.

• Technologia Push-in: Pozwala na beznarzędziowe podłączenie przewodów sztywnych lub elastycznych z tulejkami, co skraca czas montażu o nawet 50% w porównaniu do zacisków śrubowych.
• Konfiguracja styków: Urządzenie wyposażone jest w 4 zestyki przełączne (4PDT), co umożliwia jednoczesne sterowanie wieloma niezależnymi obwodami przy zachowaniu kompaktowej szerokości obudowy.
• Napięcie sterownicze: Moduł pracuje przy znamionowym napięciu wejściowym 24 V DC, co jest standardem w większości szaf sterowniczych i systemów PLC.
• Wskaźnik LED i dioda tłumiąca: Zintegrowany moduł wyświetlacza LED informuje o stanie pracy, a dioda tłumiąca chroni układ sterowania przed przepięciami indukowanymi podczas wyłączania cewki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Moduł spełnia wymagania normy IEC 60664 dotyczącej koordynacji izolacji w urządzeniach niskonapięciowych oraz normy EN 50178. Posiada certyfikację CE oraz dopuszczenia UL/cUL, co potwierdza jego wysoką jakość i umożliwia stosowanie w projektach eksportowych na rynki globalne.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej obciążalności styków, moduł RIF-2-RPT-LDP-24DC/4X21 znajduje szerokie zastosowanie w:

• Systemach separacji sygnałów: Skutecznie oddziela galwanicznie obwody sterowania od obwodów wykonawczych.
• Powielaniu sygnałów: Dzięki 4 zestykom przełącznym idealnie nadaje się do przekazywania informacji o stanie urządzenia do kilku systemów jednocześnie (np. PLC, panel HMI i sygnalizacja świetlna).
• Sterowaniu napędami: Może być wykorzystywany do załączania styczników, elektrozaworów oraz innych elementów wykonawczych o średniej mocy.
• Budowie szaf sterowniczych: Kompaktowa budowa pozwala na optymalne wykorzystanie miejsca na szynie DIN.

Wskazówki Montażowe

Montaż modułu odbywa się na standardowej szynie montażowej NS 35/7,5 lub NS 35/15. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Podłączenie przewodów: Przewody należy odizolować na zalecaną długość i wsunąć bezpośrednio w zacisk Push-in. W przypadku przewodów linkowych bez tulejek, należy zwolnić sprężynę za pomocą przycisku funkcyjnego.
• Pozycjonowanie: Moduły z serii RIFLINE Complete mogą być montowane obok siebie bez zachowania odstępów, co sprzyja miniaturyzacji rozdzielnic.
• Mostkowanie: System pozwala na stosowanie mostków wtykowych FBS, co znacznie ułatwia dystrybucję potencjałów między sąsiednimi modułami.
• Demontaż: Wymiana przekaźnika jest możliwa bez odłączania okablowania dzięki zastosowaniu uchwytu z funkcją wyrzutnika.

FAQ

1. Czy przekaźnik w tym module jest wymienny?
Tak, moduł składa się z gniazda i wymiennego przekaźnika. W przypadku zużycia styków można wymienić sam wkład bez konieczności demontażu gniazda z szyny DIN.

2. Jakie są zalety zacisku Push-in w porównaniu do śrubowego?
Zacisk Push-in zapewnia stałą siłę docisku niezależnie od wibracji, co eliminuje konieczność okresowego dociągania śrub i zwiększa bezpieczeństwo pożarowe instalacji.

3. Czy moduł posiada zabezpieczenie przed odwrotną polaryzacją?
Tak, zintegrowany moduł wejściowy zawiera diodę tłumiącą, która pełni również funkcję ochrony przed błędnym podłączeniem biegunowości zasilania DC.
