Moduł przekaźnikowy RIF-1-RPT-LV-230AC/2X21 | 2903331 Phoenix Contact

Opis i Kluczowe Cechy

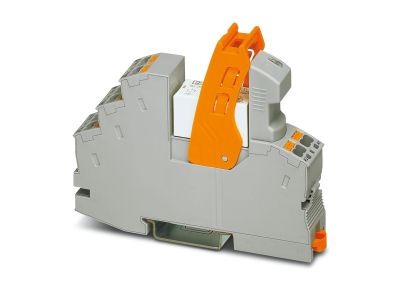

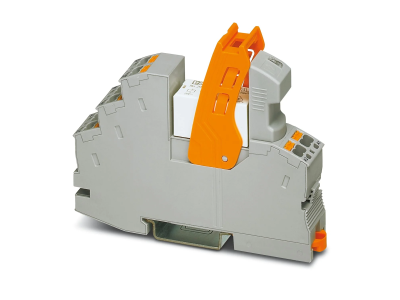

Moduł przekaźnikowy RIF-1-RPT-LV-230AC/2X21 o numerze katalogowym 2903331 to zaawansowane rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej niezawodności w systemach automatyki przemysłowej. Jest to kompletny, wstępnie zamontowany zestaw, który eliminuje konieczność żmudnego kompletowania poszczególnych komponentów. W skład modułu wchodzi gniazdo przekaźnikowe RIF-1-BPT/2X21, wysokiej klasy przekaźnik elektromechaniczny mocy, wtykany moduł wskaźnikowy z diodą LED oraz układem przeciwzakłóceniowym, a także dedykowany uchwyt mocujący z funkcją wyrzutnika.

• Technologia Push-in: Zastosowanie zacisków typu Push-in pozwala na błyskawiczne podłączenie przewodów bez użycia narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych.
• Konfiguracja styków: Urządzenie wyposażone jest w 2 zestyki przełączne (DPDT), co umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami.
• Napięcie sterownicze: Moduł przystosowany jest do pracy z napięciem wejściowym 230 V AC, co czyni go idealnym do bezpośredniego sterowania z sieci energetycznej.
• Modułowość: System RIFLINE complete pozwala na łatwą wymianę samego przekaźnika bez konieczności demontażu okablowania z gniazda.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla marki Phoenix Contact. Moduł spełnia wymagania normy IEC 60664 dotyczącej koordynacji izolacji w urządzeniach niskonapięciowych oraz normy EN 50178, co gwarantuje bezpieczną pracę w środowiskach przemysłowych. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Moduł RIF-1-RPT-LV-230AC/2X21 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest separacja galwaniczna pomiędzy obwodem sterowania a obwodem wykonawczym. Jest niezastąpiony w:

• Układach sterowania oświetleniem i ogrzewaniem w automatyce budynkowej.
• Systemach rozdzielczych niskiego napięcia do powielania sygnałów sterujących.
• Separacji sygnałów wejściowych i wyjściowych sterowników PLC.
• Zabezpieczaniu wyjść cyfrowych przed skutkami zwarć i przepięć w obwodach wykonawczych.

Wskazówki Montażowe

Montaż modułu odbywa się na standardowej szynie DIN (NS 35/7,5 lub NS 35/15). Dzięki technologii Push-in, sztywne przewody lub przewody z tulejkami o odpowiednim przekroju wystarczy wsunąć w otwór zaciskowy. W przypadku przewodów giętkich bez tulejek, należy uprzednio zwolnić sprężynę za pomocą przycisku funkcyjnego. Należy zwrócić uwagę na poprawne osadzenie modułu wskaźnikowego oraz uchwytu, który zabezpiecza przekaźnik przed wypadnięciem w wyniku drgań. Zaleca się zachowanie odpowiednich odstępów izolacyjnych przy montażu szeregowym wielu modułów pracujących pod pełnym obciążeniem.

FAQ

• Czy moduł posiada sygnalizację stanu pracy? Tak, zestaw zawiera wtykany moduł wskaźnikowy z diodą LED, która informuje o obecności napięcia sterującego na cewce przekaźnika.
• Czy można wymienić sam przekaźnik w przypadku zużycia styków? Tak, konstrukcja gniazda RIF-1 pozwala na szybką wymianę wkładu przekaźnikowego bez ingerencji w podłączone przewody.
• Jaki jest typ połączenia elektrycznego? Moduł wykorzystuje nowoczesne złącza Push-in, które zapewniają trwały i odporny na wstrząsy styk elektryczny.
