Moduł przekaźnikowy RIF-1-RPT-LDP-24DC/2X21 | 2903334 Phoenix Contact

Opis i Kluczowe Cechy

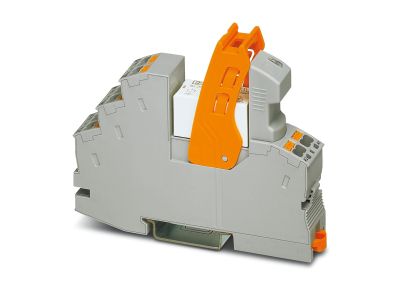

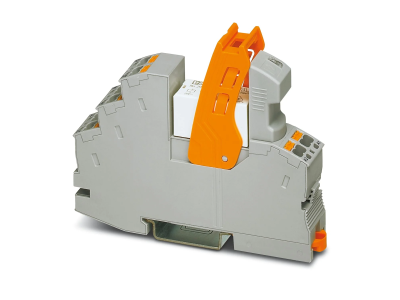

Moduł przekaźnikowy RIF-1-RPT-LDP-24DC/2X21 o numerze katalogowym 2903334 to zaawansowane rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej niezawodności w systemach automatyki przemysłowej. Jest to kompletny, wstępnie zmontowany zestaw, który eliminuje konieczność samodzielnego dobierania komponentów, co znacząco przyspiesza proces prefabrykacji szaf sterowniczych. W skład modułu wchodzi gniazdo przekaźnikowe z innowacyjną technologią połączeń Push-in, przekaźnik elektromechaniczny mocy, wtykany moduł wskaźnikowy z diodą LED oraz diodą tłumiącą przepięcia, a także solidny uchwyt mocujący z funkcją wyrzutnika.

• Technologia Push-in: Pozwala na beznarzędziowe podłączenie przewodów sztywnych lub elastycznych z tulejkami, co redukuje czas okablowania nawet o 50% w porównaniu do zacisków śrubowych.
• Konfiguracja styków: Wyposażenie w 2 zestyki przełączne (DPDT) umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami, co zwiększa elastyczność projektową.
• Napięcie sterownicze: Zoptymalizowane pod standardy przemysłowe napięcie wejściowe 24 V DC zapewnia kompatybilność z większością sterowników PLC.
• Moduł przeciwzakłóceniowy: Zintegrowana dioda tłumiąca chroni elektronikę sterującą przed przepięciami indukowanymi podczas wyłączania cewki przekaźnika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych aplikacjach inżynieryjnych. Moduł spełnia wymagania normy IEC 60664 dotyczącej koordynacji izolacji w urządzeniach niskonapięciowych oraz normy EN 50178, co gwarantuje bezpieczną separację galwaniczną między obwodem sterowania a obwodem wykonawczym. Wysoka jakość wykonania potwierdzona certyfikatami CE oraz UL pozwala na stosowanie komponentu w maszynach eksportowanych na rynki globalne.

Zastosowanie

Moduł RIF-1-RPT-LDP-24DC/2X21 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest separacja potencjałów, wzmocnienie sygnałów lub powielanie styków. Jest idealnym wyborem dla:

• Systemów sterowania w liniach produkcyjnych i montażowych.
• Układów automatyki budynkowej do sterowania oświetleniem lub napędami.
• Szaf rozdzielczych w energetyce i przemyśle ciężkim.
• Interfejsów wyjściowych sterowników PLC, chroniąc ich wyjścia tranzystorowe przed przeciążeniem.

Wskazówki Montażowe

Montaż modułu odbywa się na standardowej szynie DIN (NS 35/7,5 lub NS 35/15). Dzięki technologii Push-in, przewody o odpowiednim przekroju należy po prostu wsunąć w otwór zaciskowy do momentu wyczucia oporu. W przypadku demontażu lub użycia przewodów linkowych bez tulejek, należy zwolnić sprężynę za pomocą przycisku zwalniającego. Należy zwrócić uwagę na zachowanie odpowiedniego promienia gięcia przewodów oraz zapewnienie swobodnej cyrkulacji powietrza wewnątrz szafy, aby uniknąć przegrzania przy pracy z maksymalnymi prądami obciążenia. Uchwyt mocujący pełni również rolę wyrzutnika, co ułatwia wymianę wkładu przekaźnikowego bez konieczności demontażu całego gniazda.

FAQ

1. Czy moduł posiada sygnalizację stanu pracy?
Tak, moduł jest wyposażony w diodę LED koloru żółtego, która sygnalizuje obecność napięcia sterującego na cewce przekaźnika.

2. Czy można wymienić sam przekaźnik w przypadku zużycia styków?
Tak, konstrukcja modułowa RIFLINE complete pozwala na szybką wymianę samego przekaźnika elektromechanicznego bez odłączania przewodów od gniazda.

3. Jakie są zalety zacisku Push-in nad śrubowym?
Zacisk Push-in zapewnia stałą siłę docisku, która jest niezależna od operatora i odporna na wstrząsy oraz wibracje, co eliminuje konieczność okresowego dociągania śrub.
