Moduł przekaźnikowy RIF-0-RPT-24DC/21 | 2903370 Phoenix Contact

Opis i Kluczowe Cechy

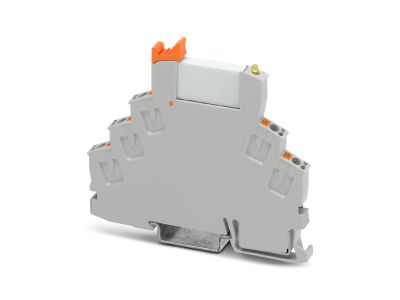

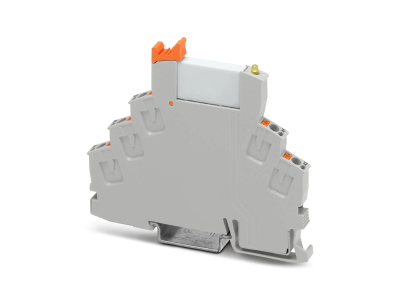

Moduł przekaźnikowy RIF-0-RPT-24DC/21 o numerze katalogowym 2903370 to zaawansowane rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej niezawodności w systemach automatyki przemysłowej. Jest to kompletny, wstępnie zamontowany zestaw, w skład którego wchodzi gniazdo przekaźnikowe z innowacyjnym wyrzutnikiem oraz elektromechaniczny przekaźnik mocy. Kluczowym elementem konstrukcyjnym jest zastosowanie technologii przyłączeniowej Push-in, która pozwala na beznarzędziowe i błyskawiczne podłączenie przewodów sztywnych lub elastycznych z tulejkami, co znacząco redukuje czas montażu i eliminuje ryzyko poluzowania się styków pod wpływem wibracji.

• Napięcie wejściowe: Znamionowe napięcie sterowania wynosi 24 V DC, co jest standardem w większości systemów sterowania PLC.
• Konfiguracja styków: Urządzenie posiada 1 zestyk przełączny (PDT), umożliwiający elastyczne zarządzanie obwodami wykonawczymi.
• System RIFLINE Complete: Modułowa budowa pozwala na łatwą wymianę komponentów bez konieczności demontażu całego okablowania.
• Wyrzutnik: Zintegrowana dźwignia ułatwia bezpieczną wymianę przekaźnika oraz zapewnia jego stabilne osadzenie w gnieździe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Moduł spełnia wymagania normy IEC 60664 dotyczącej koordynacji izolacji w urządzeniach niskonapięciowych oraz normy EN 50178, co potwierdza jego wysoką odporność na przepięcia i odpowiednią separację galwaniczną między obwodem sterowania a obwodem wykonawczym. Posiada również certyfikację CE oraz dopuszczenia UL/cUL, co jest niezbędne przy eksporcie maszyn na rynki globalne.

Zastosowanie

Moduł RIF-0-RPT-24DC/21 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest separacja galwaniczna sygnałów oraz wzmocnienie mocy wyjściowej sterowników PLC. Idealnie sprawdza się w szafach sterowniczych maszyn produkcyjnych, systemach HVAC oraz w infrastrukturze budynkowej. Dzięki kompaktowej szerokości obudowy, moduł pozwala na znaczną oszczędność miejsca na szynie DIN, co jest kluczowe przy projektowaniu gęsto upakowanych rozdzielnic elektrycznych.

Wskazówki Montażowe

Montaż modułu odbywa się na standardowej szynie montażowej NS 35/7,5 lub NS 35/15. Dzięki technologii Push-in, przewody o odpowiednim przekroju należy po prostu wsunąć w otwór zaciskowy do momentu wyczucia oporu. W przypadku przewodów linkowych bez tulejek, należy zwolnić sprężynę za pomocą przycisku funkcyjnego. Należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych oraz upewnić się, że napięcie zasilania cewki jest zgodne z parametrami znamionowymi (24 V DC). Wyrzutnik powinien znajdować się w pozycji zablokowanej, aby zapewnić optymalny docisk przekaźnika do styków gniazda.

FAQ

• Czy przekaźnik w tym module jest wymienny? Tak, dzięki zastosowaniu gniazda z wyrzutnikiem, przekaźnik elektromechaniczny można łatwo wymienić w przypadku zużycia styków, bez konieczności odłączania przewodów od gniazda.
• Jaki jest zakres temperatur pracy modułu? Moduły serii RIFLINE są przystosowane do pracy w szerokim zakresie temperatur przemysłowych, zazwyczaj od -40°C do +60°C, co pozwala na ich stosowanie w trudnych warunkach eksploatacyjnych.
• Czy technologia Push-in jest odporna na wstrząsy? Tak, zaciski sprężynowe typu Push-in zapewniają stałą siłę docisku, co czyni je znacznie bardziej odpornymi na wibracje i wstrząsy w porównaniu do tradycyjnych zacisków śrubowych.
