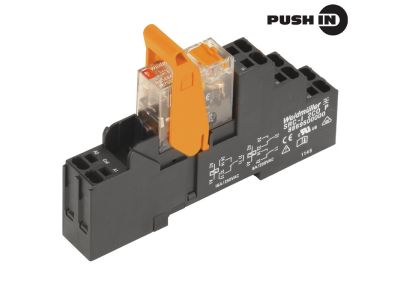

Moduł przekaźnikowy, RCIKITP 24VAC 2CO LD/PB RIDERSERIES RCI, 8A, PUSH IN, AgNi | 8897240000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik modułowy oznaczony symbolem katalogowym 8897240000 (RCIKITP) z serii RIDERSERIES RCI to komponent przeznaczony do sterowania w instalacjach elektrycznych. Wyposażony w dwa zestawy styków przełącznych (2CO) o prądzie znamionowym 8A oraz cewkę przystosowaną do napięcia 24 V AC. Materiał styków AgNi gwarantuje wysoką odporność na erozję łukową i długą żywotność mechaniczną. Szybkie zaciski PUSH IN usprawniają montaż, eliminując konieczność użycia narzędzi. Szerokość modułu zgodna z standardem DIN – szczegółowe wymiary w karcie katalogowej producenta.

• Napięcie cewki 24 V AC: Możliwość sterowania bezpośrednio z typowych zasilaczy i transformatorów instalacyjnych, idealne do aplikacji w systemach sterowania.
• Styki 2CO (2 zestawy przełączne): Elastyczność konfiguracji – każdy styk może pracować jako NO, NC lub przełączny, co pozwala na rozbudowane schematy sterowania.
• Prąd znamionowy styków 8 A: Bezpieczne załączanie obciążeń o średniej mocy, np. cewek styczników, przekaźników, małych silników czy lamp.
• Materiał styków AgNi (srebro-nikiel): Wysoka odporność na zwarciowe prądy i długotrwałe obciążenie, minimalizacja przegrzewania styków.
• Zaciski PUSH IN: Bardzo szybkie podłączenie przewodów bez użycia narzędzi – skraca czas montażu i zmniejsza ryzyko błędów.

Zgodność z Normami

Przekaźnik RCIKITP został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich i posiada oznaczenie CE. Producent zapewnia zgodność z wymogami bezpieczeństwa dla aparatury modułowej stosowanej w rozdzielnicach elektrycznych. Szczegółowe informacje o spełnionych normach znajdują się w dokumentacji technicznej produktu.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków i napięciu 24 V AC, przekaźnik nadaje się do różnorodnych aplikacji sterowniczych.

• Sterowanie odbiornikami w automatyce budynkowej – załączanie oświetlenia, rolet, wentylacji.
• Podawanie impulsów do styczników i przekaźników mocy w szafach sterowniczych.
• Separacja galwaniczna obwodów sterowania (cewka) od obwodów głównych (styki).
• Realizacja prostych układów logicznych w instalacjach inteligentnego budynku.

Wskazówki Montażowe

Montaż oraz demontaż przekaźnika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed przystąpieniem do prac. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Zaciski PUSH IN wymagają odpowiedniego przygotowania przewodu – zaleca się stosowanie końcówek tulejkowych dla przewodów linkowych. Moment dokręcania (jeśli występują zaciski śrubowe) oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta. Należy także uwzględnić warunki otoczenia – typowo stopień ochrony IP20 (montaż w rozdzielnicy).

FAQ

• Czy przekaźnik ma podświetlenie (LED) sygnalizujące stan załączenia? W dostępnych danych nie ma informacji o wbudowanym podświetleniu. Oznaczenie LD/PB w nazwie może sugerować wersję z diodą – w celu potwierdzenia prosimy o zapoznanie się z kartą katalogową producenta.
• Jaki jest stopień ochrony obudowy? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic – standardowo przyjmuje się stopień ochrony IP20 dla aparatury modułowej montowanej w szafach IP>20. Dokładne dane należy sprawdzić w dokumentacji technicznej.
• Jakie jest napięcie i tryb pracy styków? Styki są konfigurowane jako 2CO (dwubiegunowe przełączne). Cewka przystosowana do napięcia 24 V AC. Styki mogą pracować w trybie zwiernym (NO) lub rozwiernym (NC) w zależności od podłączenia.
