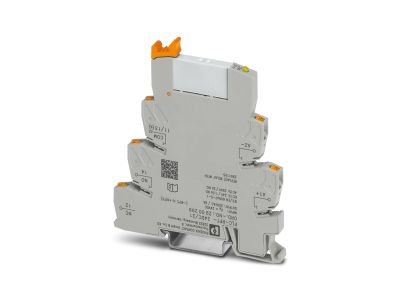

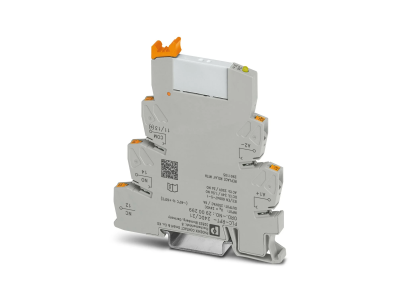

Moduł przekaźnikowy PLC-RPT- 24DC/21 | 2900299 Phoenix Contact

Opis i Kluczowe Cechy

Moduł przekaźnikowy PLC-RPT- 24DC/21 od renomowanego producenta Phoenix Contact to zaawansowany element systemu PLC-INTERFACE, zaprojektowany z myślą o maksymalnej niezawodności w aplikacjach przemysłowych. Urządzenie składa się z gniazda PLC-BPT.../21 oraz wymiennego, miniaturowego przekaźnika wtykowego wyposażonego w styk mocy. Kluczowym atutem modułu jest zastosowanie technologii przyłączeniowej Push-in, która pozwala na beznarzędziowe i błyskawiczne podłączenie przewodów, co znacząco redukuje czas prefabrykacji szaf sterowniczych. Napięcie wejściowe sterujące wynosi 24 V DC, co jest standardem w systemach automatyki, a pojedynczy zestyk przełączny (1 PDT) umożliwia elastyczne zarządzanie obwodami wykonawczymi.

• Technologia Push-in: Umożliwia bezpośrednie wtykanie przewodów sztywnych lub elastycznych z tulejkami, zapewniając trwałe i odporne na wstrząsy połączenie.
• Kompaktowa budowa: Szerokość modułu wynosząca zaledwie 6,2 mm pozwala na znaczną oszczędność miejsca na szynie montażowej.
• Wymienny przekaźnik: Możliwość szybkiej wymiany elementu wykonawczego bez konieczności demontażu okablowania gniazda.
• Zintegrowany układ ochronny: Zapewnia bezpieczną pracę elektroniki sterującej i wydłuża żywotność komponentów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Moduł spełnia wymagania normy IEC 60664 oraz EN 50178 w zakresie koordynacji izolacji, co jest kluczowe dla ochrony przed przepięciami. Stopień ochrony obudowy oraz wysoka odporność na wibracje i wstrząsy potwierdzają gotowość urządzenia do pracy w trudnych warunkach mechanicznych, zgodnie z certyfikacją CE oraz uznanymi standardami jakości Phoenix Contact.

Zastosowanie

Moduł PLC-RPT- 24DC/21 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej i przemysłowej. Jest idealnym rozwiązaniem do separacji galwanicznej sygnałów pomiędzy sterownikiem PLC a elementami wykonawczymi, takimi jak elektrozawory, styczniki czy sygnalizatory. Dzięki stykowi mocy, moduł doskonale radzi sobie z przełączaniem obciążeń w układach sterowania maszyn, systemach transportowych oraz w rozdzielnicach niskiego napięcia, gdzie kluczowa jest precyzja i długotrwała bezawaryjność.

Wskazówki Montażowe

Montaż modułu odbywa się na standardowej szynie nośnej NS 35/7,5 zgodnie z normą EN 60715. Przed przystąpieniem do instalacji należy upewnić się, że napięcie zasilania jest zgodne ze specyfikacją (24 V DC). Przewody należy odizolować na odpowiednią długość i wsunąć bezpośrednio w zaciski Push-in. W przypadku stosowania przewodów linkowych bez tulejek, należy zwolnić sprężynę zacisku za pomocą płaskiego wkrętaka. Moduły można łączyć za pomocą mostków systemowych, co pozwala na szybkie i estetyczne rozprowadzenie potencjałów zasilania bez konieczności mostkowania ręcznego.

FAQ

• Czy przekaźnik w tym module jest wymienny? Tak, konstrukcja PLC-INTERFACE pozwala na łatwą wymianę wtykowego przekaźnika miniaturowego bez ingerencji w okablowanie gniazda.
• Jaki typ przewodu można podłączyć do zacisków Push-in? Można stosować przewody sztywne oraz elastyczne z tulejkami. System Push-in gwarantuje pewny styk i odporność na poluzowanie pod wpływem drgań.
• Czy moduł posiada sygnalizację stanu pracy? Tak, większość modułów serii PLC-INTERFACE wyposażona jest w diodę LED sygnalizującą obecność napięcia sterującego na cewce przekaźnika.
