Moduł przekaźnikowy MP5 10-14VDC, 5x REL-C/NO/NC, 2A@30VDC/50VAC | AWZ520 Pulsar

Opis i Kluczowe Cechy

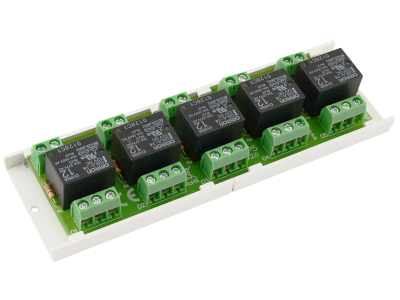

Moduł przekaźnikowy MP5 o oznaczeniu AWZ520 to zaawansowane rozwiązanie od renomowanego producenta PULSAR, zaprojektowane z myślą o profesjonalnych systemach niskonapięciowych. Urządzenie zostało wyposażone w pięć niezależnych przekaźników, z których każdy oferuje pełną konfigurację styków typu C/NO/NC (wspólny, normalnie otwarty, normalnie zamknięty). Moduł zasilany jest napięciem stałym w szerokim zakresie od 10V do 14V DC, co czyni go idealnym komponentem do integracji z systemami alarmowymi (SSWiN), kontroli dostępu oraz systemami automatyki budynkowej.

• Wysoka wydajność prądowa: Każdy z pięciu przekaźników pozwala na sterowanie odbiornikami o poborze prądu do 2A przy napięciu 30V DC lub 50V AC.
• Sygnalizacja optyczna: Moduł posiada diody LED informujące o stanie aktywacji każdego z kanałów, co znacząco ułatwia diagnostykę i serwisowanie układu.
• Separacja galwaniczna: Zastosowanie przekaźników zapewnia pełną izolację elektryczną pomiędzy obwodem sterującym a obciążeniem, chroniąc czułe wyjścia sterowników przed przepięciami.
• Kompaktowa konstrukcja: Płytka PCB została zaprojektowana tak, aby zajmować minimalną przestrzeń w obudowach systemowych, zachowując przy tym czytelność zacisków śrubowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Posiada deklarację zgodności CE, co potwierdza spełnienie wymagań w zakresie kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania sprzętu niskonapięciowego (LVD). Materiały użyte do produkcji płytki drukowanej oraz komponenty elektroniczne są zgodne z dyrektywą RoHS, co gwarantuje ograniczenie substancji niebezpiecznych w procesie produkcyjnym.

Zastosowanie

Moduł MP5 AWZ520 znajduje szerokie zastosowanie w branży elektro-technicznej, szczególnie tam, gdzie wymagane jest zwiększenie wydajności prądowej wyjść tranzystorowych lub separacja obwodów. Idealnie sprawdza się w:

• Systemach Alarmowych: Sterowanie sygnalizatorami akustyczno-optycznymi, dialerami GSM lub blokadami drzwi.
• Automatyce Budynkowej: Integracja z systemami inteligentnego domu do sterowania oświetleniem niskonapięciowym lub elektrozaczepami.
• Systemach Kontroli Dostępu: Obsługa rygli elektromagnetycznych i zwór, gdzie wymagane jest przełączanie prądów o wartości do 2A.
• Układach Logicznych: Jako element pośredniczący między sterownikami PLC a elementami wykonawczymi o większym poborze mocy.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do montażu wewnątrz obudów systemowych za pomocą kołków dystansowych lub taśmy samoprzylepnej (w zestawie). Podczas instalacji należy zwrócić szczególną uwagę na:

• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do płynącego prądu, aby uniknąć spadków napięć na zaciskach śrubowych.
• Polaryzacja zasilania: Należy ściśle przestrzegać oznaczeń +/-, aby nie uszkodzić elektroniki sterującej cewkami przekaźników.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z odpowiednią siłą, zapewniając trwały styk elektryczny i zapobiegając poluzowaniu przewodów pod wpływem drgań.
• Warunki środowiskowe: Moduł należy montować w pomieszczeniach o wilgotności nieprzekraczającej 90% bez kondensacji, unikając bezpośredniego wpływu czynników atmosferycznych.

FAQ

1. Czy moduł MP5 może sterować urządzeniami 230V AC?
Nie, maksymalne napięcie przełączane dla tego modułu wynosi 50V AC lub 30V DC. Przekroczenie tych wartości może doprowadzić do przebicia izolacji i uszkodzenia urządzenia.

2. Jaki jest pobór prądu przez sam moduł?
Pobór prądu zależy od liczby aktywnych przekaźników. Każda cewka przekaźnika pobiera określoną ilość energii z zasilania 12V DC, co należy uwzględnić w bilansie energetycznym zasilacza systemowego.

3. Czy można łączyć wyjścia przekaźników równolegle?
Tak, w celu zwiększenia obciążalności prądowej można połączyć styki równolegle, jednak wymaga to precyzyjnego zsynchronizowania sygnałów sterujących, aby uniknąć przeciążenia jednego ze styków w momencie przełączania.
