Moduł przekaźników do rolet (4 rolety) | mH-RE4 F&F

Opis i Kluczowe Cechy

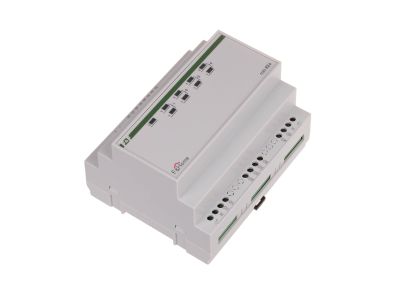

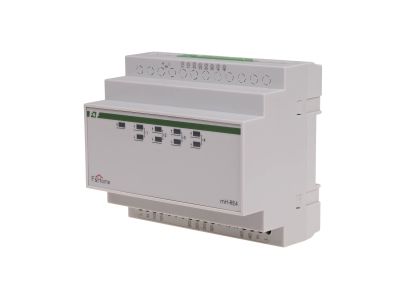

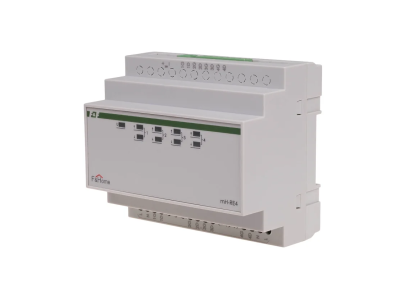

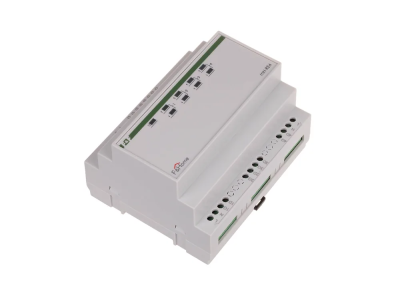

Moduł przekaźników mH-RE4 to dedykowany element wykonawczy do sterowania pracą urządzeń silnikowych, w szczególności rolet. Przeznaczony do jednoczesnej obsługi 4 rolet, oferuje obciążalność styków 8A, zasilanie 24V oraz szerokość zaledwie 6 modułów w rozdzielnicy. Dzięki wbudowanym zabezpieczeniom zapewnia niezawodną i bezpieczną pracę instalacji.

• Obciążalność styków 8A: umożliwia sterowanie silnikami o znacznym poborze prądu bez ryzyka przeciążenia.
• Zabezpieczenie przed jednoczesnym załączeniem kierunku góra/dół: eliminuje ryzyko zwarć i uszkodzeń silnika.
• Zabezpieczenie przed natychmiastową zmianą kierunku (przerwa czasowa): chroni silnik przed przeciążeniem przy zmianie biegu.
• Układ gaszący iskrzenie: wydłuża żywotność styków i redukuje zakłócenia w sieci.

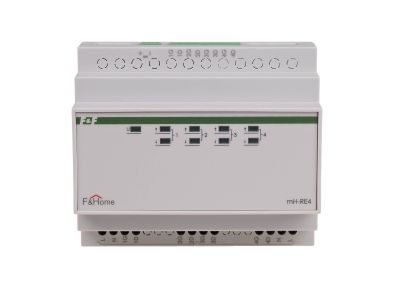

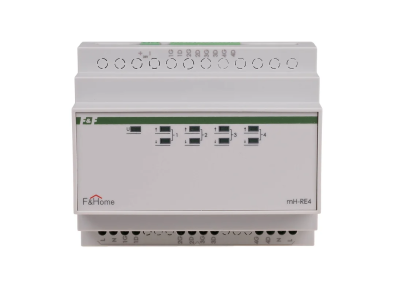

• Diody LED na czole urządzenia: wizualnie informują o aktualnym stanie każdego kanału, ułatwiając diagnostykę.
• Szerokość 6 modułów (6 TE): kompaktowa konstrukcja umożliwia montaż w standardowej szafie rozdzielczej bez zajmowania nadmiaru miejsca.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z przepisami dotyczącymi bezpieczeństwa elektrycznego. Montaż wyłącznie w rozdzielnicach o odpowiednim stopniu ochrony.

Zastosowanie

Moduł mH-RE4 znajduje zastosowanie w systemach automatyki budynkowej, szczególnie tam, gdzie wymagane jest niezawodne sterowanie napędami rolet, żaluzji, markiz lub bram. Idealny do budynków mieszkalnych, biurowych i użyteczności publicznej.

• Sterowanie roletami wewnętrznymi i zewnętrznymi w domach jednorodzinnych i wielorodzinnych.
• Automatyczne zarządzanie żaluzjami poziomymi i pionowymi w biurach i hotelach.
• Obsługa napędów markiz tarasowych i bram garażowych.
• Integracja z centralnymi systemami sterowania budynkiem (BMS) za pośrednictwem przekaźników PLC i styczników.

Wskazówki Montażowe

Montaż oraz podłączenie modułu mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) oraz wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową 8A oraz obowiązującymi normami (np. 1,5 mm² do 2,5 mm²). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zasilanie modułu: 24 V DC – należy stosować zasilacz o odpowiedniej wydajności.

FAQ

• Czy moduł posiada wbudowane podświetlenie LED? Tak, na czole modułu znajdują się diody LED sygnalizujące stan każdego kanału rolety (góra/dół/wyłączone).
• Jaki stopień ochrony ma moduł? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie typowo stosuje się obudowy o stopniu ochrony IP20 lub wyższym – konkretne dane należy sprawdzić w dokumentacji technicznej.
• Czy moduł może sterować innymi urządzeniami silnikowymi niż rolety? Tak, moduł dedykowany jest do urządzeń silnikowych (np. bramy, markizy), pod warunkiem że ich parametry (prąd, napięcie, rodzaj silnika) są zgodne z danymi technicznymi modułu i nie przekraczają obciążalności 8A na kanał.
