Moduł przekaźników (8 szt 8A) | mH-R8x8-2 F&F

Alternatywny kod produktu: mH-R8x8

Opis i Kluczowe Cechy

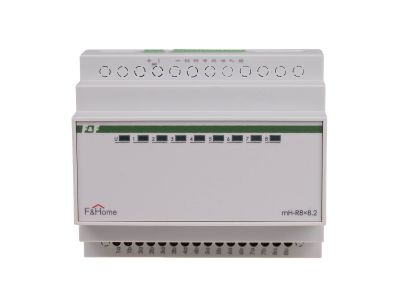

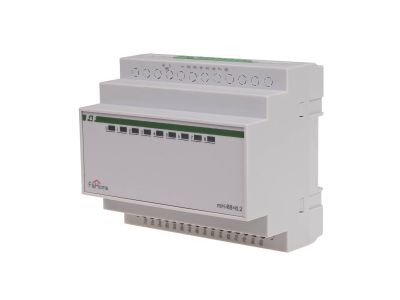

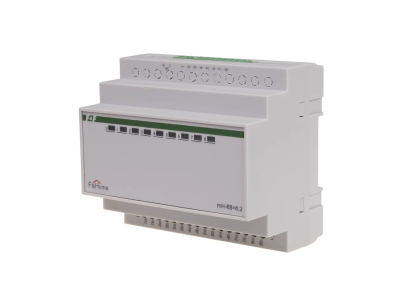

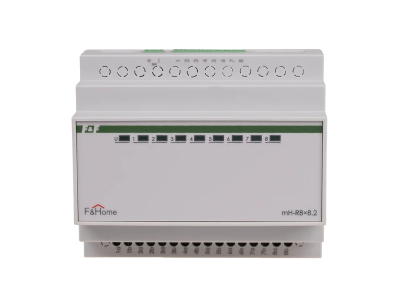

Moduł przekaźników mH-R8x8-2 to ośmiokanałowe urządzenie wykonawcze przeznaczone do bezpośredniego podłączenia do modułów sterujących mH-IO32, mH-E16 oraz mH-IO12E6. Oferuje osiem niezależnych wyjść typu NO (normalnie otwarte) o obciążalności 8A każde, co pozwala na bezpieczne sterowanie średniej wielkości odbiornikami w instalacjach automatyki budynkowej. Zajmuje 6 modułów szerokości na szynie DIN, a zasilanie 24 VDC zapewnia niskonapięciowe sterowanie zgodne z wymogami bezpieczeństwa.

• 8 wyjść przekaźnikowych NO (8 A): Umożliwia niezależne sterowanie ośmioma obwodami, np. oświetleniem, wentylacją lub sygnalizacją, bez ryzyka przeciążenia styków.
• Obciążalność 8 A na wyjście: Odpowiednia do bezpośredniego załączania odbiorników o umiarkowanym poborze prądu – gwarantuje trwałość i niezawodność pracy.
• Zasilanie 24 VDC: Niskie napięcie sterowania zwiększa bezpieczeństwo obsługi oraz ułatwia integrację z systemami automatyki i sterownikami PLC.
• Szerokość 6 modułów (105 mm): Kompaktowa zabudowa w rozdzielnicy – oszczędza miejsce na szynie DIN, pozostawiając przestrzeń na dodatkowe aparaty.
• Współpraca z modułami mH-IO32, mH-E16 i mH-IO12E6: Gotowy do podłączenia bez dodatkowych przejściówek – skraca czas montażu i minimalizuje ryzyko błędów okablowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Spełnia wymagania dyrektyw niskonapięciowych (LVD) oraz kompatybilności elektromagnetycznej (EMC). Posiada certyfikat CE, co potwierdza bezpieczeństwo użytkowania w instalacjach budynkowych.

Zastosowanie

Moduł przekaźników mH-R8x8-2 jest uniwersalnym elementem wykonawczym w systemach automatyki budynkowej i sterowania rozproszonego. Sprawdza się wszędzie tam, gdzie potrzebna jest niezawodna separacja galwaniczna oraz załączanie obciążeń w oparciu o sygnały 24 VDC z kontrolerów.

• Sterowanie oświetleniem (żarowe, LED, fluorescencyjne) w biurach, hotelach i budynkach użyteczności publicznej.
• Załączanie wentylatorów, pomp i siłowników w systemach HVAC.
• Przekazywanie sygnałów impulsowych do styczników lub przekaźników większej mocy (np. w układach silników).
• Realizacja niezależnych obwodów sygnalizacyjnych (sygnalizatory akustyczne/optyczne) w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie modułu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania 230 V AC oraz 24 V DC. Moduł montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody sygnałowe i zasilające należy dobrać o przekroju odpowiednim do prądu obciążenia (min. 1,5 mm² dla 8 A). Moment dokręcania zacisków oraz szczegółowy schemat połączeń – zgodnie z dokumentacją producenta. Zwróć uwagę na prawidłową polaryzację zasilania 24 V DC oraz podłączenie wejść sterujących (sygnał +24 V z modułów sterujących).

FAQ

• Czy moduł ma podświetlenie sygnalizujące stan pracy? Brak informacji o podświetleniu w danych producenta – moduł nie posiada wbudowanych diod LED sygnalizujących stan poszczególnych przekaźników.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnej wartości IP. Dla typowej aparatury montowanej wewnątrz rozdzielnicy w suchych pomieszczeniach przyjmuje się ochronę IP20.
• W jakim trybie pracują styki przekaźników? Wszystkie wyjścia są normalnie otwarte (NO) – zamknięcie styku następuje po podaniu na odpowiadające wejście sygnału +24 V DC.
