Moduł przekaźników (2 szt 16A) | mH-R2x16 F&F

Opis i Kluczowe Cechy

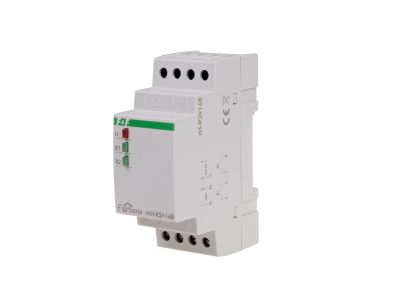

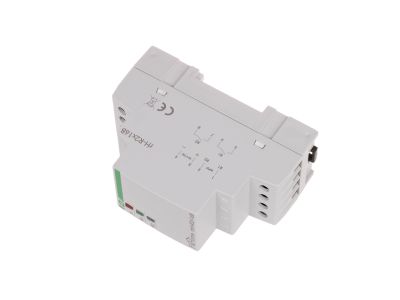

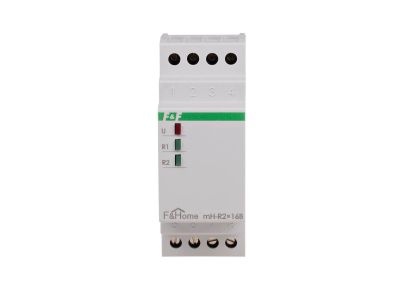

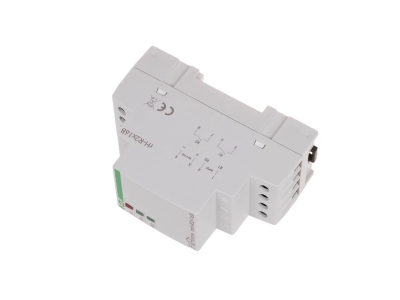

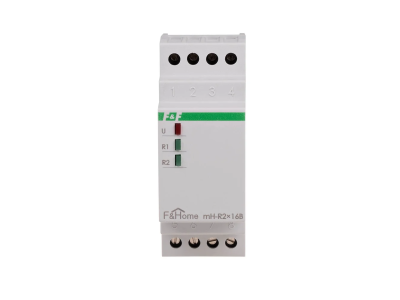

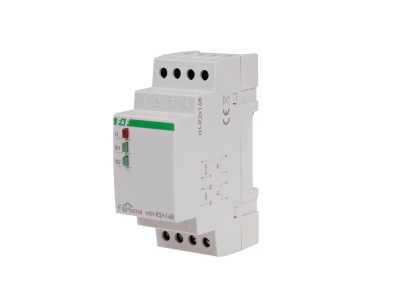

Moduł przekaźników mH-R2x16 to wykonawczy element systemów automatyki, wyposażony w dwa niezależnie sterowane wyjścia o styku normalnie otwartym (NO). Każdy przekaźnik umożliwia załączanie obciążeń o prądzie do 16 A, co zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Zajmuje zaledwie 2 moduły na szynie TH35, a do sterowania wymaga sygnału +24 V DC. Moduł przeznaczony jest do bezpośredniego podłączenia do modułów sterujących mH-IO32, mH-E16 oraz mH-IO12E6.

• Dwa niezależne wyjścia NO 16 A: każdy styk może załączać obciążenie do 16 A, co pozwala na sterowanie odbiornikami dużej mocy bez konieczności stosowania dodatkowych styczników.
• Sterowanie napięciem 24 V DC: niskie napięcie sterujące zwiększa bezpieczeństwo instalacji i upraszcza integrację z typowymi systemami automatyki i sterownikami PLC.
• Współpraca z modułami mH-IO32, mH-E16, mH-IO12E6: bezpośrednie podłączenie do wymienionych modułów sterujących zapewnia prostą i szybką rozbudowę systemu sterowania.
• Szerokość 2 modułów (36 mm): kompaktowa obudowa oszczędza miejsce w rozdzielnicy, umożliwiając montaż większej liczby elementów w ograniczonej przestrzeni.
• Wyraźne rozdzielenie wejść i wyjść: wejścia sterujące znajdują się na górze, a wyjścia odbiorników na dole, co ułatwia okablowanie i zmniejsza ryzyko pomyłek podczas montażu.

Zgodność z Normami

Moduł przekaźników mH-R2x16 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Moduł mH-R2x16 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie obciążeń prądem do 16 A w systemach automatyki budynkowej i przemysłowej.

• Sterowanie oświetleniem, roletami, bramami i innymi odbiornikami w instalacjach inteligentnego budynku.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC i modułów automatyki.
• Załączanie sygnalizacji akustycznej i optycznej w systemach alarmowych i kontroli dostępu.
• Integracja z modułami mH-IO32, mH-E16, mH-IO12E6 w rozproszonych systemach sterowania.

Wskazówki Montażowe

Montaż i podłączenie modułu przekaźników mH-R2x16 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia (max. 16 A). Zwróć szczególną uwagę na polaryzację zasilania 24 V DC – nieprawidłowe podłączenie może uszkodzić moduł. Wejścia sterujące umieszczone są na górze, wyjścia odbiorników na dole – zachowaj ten układ dla przejrzystości instalacji.

FAQ

• Jak sterować modułem mH-R2x16? Zamknięcie styku następuje po podaniu na odpowiednie wejście sygnału +24 V DC względem wspólnego minusa. Wejścia są niezależne – każdy z dwóch przekaźników sterowany jest oddzielnym sygnałem.
• Czy moduł wymaga oddzielnego zasilania? Tak, moduł zasilany jest napięciem 24 V DC. Należy poprawnie podłączyć polaryzację (plus/minus). Zasilanie dostarczane jest przez dedykowane zaciski – nie jest pobierane z modułów sterujących.
• Jaka jest szerokość modułu i na jakiej szynie się go montuje? Moduł zajmuje 2 moduły (36 mm) i montowany jest na szynie TH35 (DIN) w standardowej rozdzielnicy.
