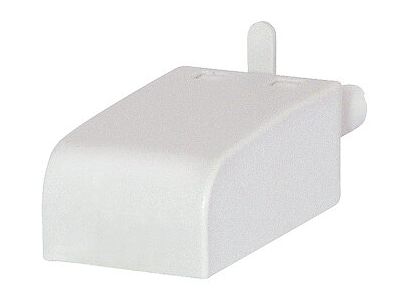

Moduł przeciwprzepięciowy 6-24VAC/DC IP40, dioda LED zielona, MODUL LD M41G SZARY | 854841 Relpol

Opis i Kluczowe Cechy

Moduł przeciwprzepięciowy i sygnalizacyjny typu M, model LD M41G marki RELPOL, to profesjonalne akcesorium dedykowane do gniazd wtykowych przekaźników przemysłowych. Urządzenie zostało zaprojektowane w celu zwiększenia niezawodności układów automatyki poprzez eliminację przepięć powstających podczas wyłączania cewki przekaźnika. Moduł obsługuje szeroki zakres napięcia sterującego od 6 V do 24 V AC/DC, co czyni go rozwiązaniem uniwersalnym w systemach niskonapięciowych. Wyposażenie w diodę LED o barwie zielonej pozwala na natychmiastową, optyczną weryfikację stanu pracy i obecności napięcia na zaciskach cewki, co znacząco skraca czas diagnostyki serwisowej.

• Sygnalizacja LED: Jasna, zielona dioda informująca o zasilaniu modułu.
• Ochrona przeciwprzepięciowa: Skuteczne tłumienie pików napięciowych chroniące elementy sterujące (np. wyjścia sterowników PLC).
• Kompaktowa budowa: Wymiary 12,8 x 9,2 x 25,7 mm pozwalają na bezproblemowy montaż wewnątrz gniazda.
• Wysoka odporność: Szeroki zakres temperatury pracy od -40°C do +70°C gwarantuje stabilność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi marki RELPOL, co zapewnia pełną kompatybilność z dedykowanymi gniazdami serii GZT oraz GZM. Moduł spełnia wymagania dotyczące bezpieczeństwa użytkowania w instalacjach niskonapięciowych. Stopień ochrony obudowy IP40 zapewnia zabezpieczenie przed wnikaniem ciał obcych o średnicy powyżej 1 mm, co jest standardem dla komponentów montowanych wewnątrz szaf sterowniczych i rozdzielnic.

Zastosowanie

Moduł LD M41G znajduje szerokie zastosowanie w profesjonalnych systemach elektroenergetycznych oraz automatyce budynkowej. Jest niezbędnym elementem wszędzie tam, gdzie wykorzystuje się przekaźniki elektromagnetyczne sterowane napięciem 6-24 V AC/DC. Idealnie sprawdza się w szafach sterowniczych maszyn, systemach HVAC oraz w układach sterowania oświetleniem, gdzie wymagana jest wizualna kontrola pracy przekaźników oraz ochrona czułych wyjść tranzystorowych przed indukowanym napięciem wstecznym.

Wskazówki Montażowe

Montaż modułu jest intuicyjny i nie wymaga specjalistycznych narzędzi. Należy go umieścić w dedykowanym gnieździe przekaźnikowym (np. serii GZT80 lub GZM80) poprzez wsunięcie w odpowiednie sloty montażowe. Dzięki precyzyjnemu dopasowaniu, moduł stabilnie trzyma się w gnieździe, zapewniając pewny kontakt elektryczny. Przed montażem należy upewnić się, że napięcie w obwodzie sterowania mieści się w zakresie 6-24 V AC/DC. Niska waga wynosząca zaledwie 0,020 kg nie obciąża konstrukcji gniazda, co jest istotne przy montażu na szynie DIN w warunkach występowania drgań.

FAQ

• Czy moduł LD M41G jest polaryzowany? Moduł jest przystosowany do pracy z napięciem AC oraz DC. W przypadku napięcia stałego DC, dioda LED i układ ochrony działają przy zachowaniu odpowiedniej polaryzacji określonej przez konstrukcję gniazda i modułu.
• Jaki jest główny cel stosowania tego modułu? Głównym celem jest ochrona układu sterującego przed przepięciami komutacyjnymi oraz wizualna sygnalizacja zadziałania przekaźnika.
• Czy moduł pasuje do gniazd innych producentów? Moduł typu M jest zoptymalizowany pod kątem gniazd marki RELPOL. Przed użyciem z gniazdami innych marek należy zweryfikować rozstaw pinów i parametry mechaniczne.
