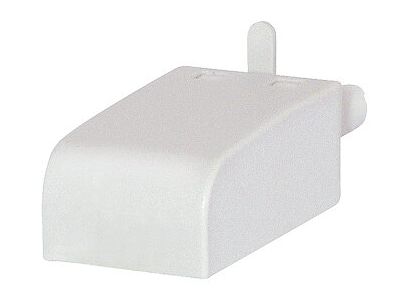

Moduł przeciwprzepięciowy 6-230VDC IP40, MODUL D M21P SZARY | 854834 Relpol

Alternatywny kod produktu: M21P

Opis i Kluczowe Cechy

Moduł przeciwprzepięciowy typu M, oznaczony symbolem 854834 (MODUL D M21P SZARY), przeznaczony jest do tłumienia przepięć w obwodach prądu stałego. Oferuje zakres napięcia 6…230 V DC, co pozwala na uniwersalne zastosowanie zarówno w niskonapięciowych obwodach sygnalizacyjnych, jak i w obwodach sterowniczych o wyższym napięciu. Stopień ochrony obudowy IP40 zabezpiecza przed wnikaniem ciał stałych o średnicy powyżej 1 mm, a rozszerzony zakres temperatury pracy od -40°C do +70°C gwarantuje niezawodne działanie nawet w trudnych warunkach środowiskowych.

• Zakres napięcia 6…230 V DC: jeden moduł obsługuje zarówno napięcia sterownicze (np. 24V DC), jak i sygnalizacyjne (6-12V) oraz wyższe napięcia pomocnicze – eliminuje konieczność stosowania kilku wariantów.
• Temperatura pracy -40…+70°C: zapewnia stabilną ochronę przeciwprzepięciową w instalacjach zewnętrznych lub w pomieszczeniach o podwyższonej temperaturze, np. w szafach sterowniczych.
• Stopień ochrony IP40: chroni wnętrze modułu przed pyłem i małymi przedmiotami – odpowiedni do montażu wewnątrz rozdzielnic i puszek instalacyjnych.
• Kompaktowe wymiary 12,8 x 9,2 x 25,7 mm: oszczędność miejsca w szafie sterowniczej; idealny do zabudowy w ograniczonej przestrzeni.
• Niewielka waga (ok. 20 g): ułatwia montaż i nie obciąża konstrukcji nośnych.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z wymaganiami dyrektyw europejskich, posiada oznaczenie CE. Spełnia standardy jakości i bezpieczeństwa stosowane w automatyce przemysłowej oraz instalacjach niskiego napięcia. (Szczegółowe numery norm na życzenie producenta).

Zastosowanie

Moduł przeciwprzepięciowy służy do ochrony wrażliwych elementów układów sterowania i sygnalizacji przed przepięciami łączeniowymi lub atmosferycznymi w obwodach prądu stałego. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest tłumienie impulsów zakłócających.

• Ochrona wejść sterowników PLC, przekaźników i styczników przed przepięciami w obwodzie cewki (np. 24V DC).
• Zabezpieczenie linii sygnalizacyjnych w systemach alarmowych i przeciwpożarowych (6…12V DC).
• Instalacje automatyki budynkowej (BMS) zasilane napięciem stałym w zakresie 24…230V DC.
• Urządzenia elektroniczne w szafach sterowniczych narażone na przepięcia przy wyłączaniu odbiorników indukcyjnych.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) przy odłączonym napięciu. Należy przestrzegać zaleceń producenta dotyczących sposobu mocowania – moduł nie jest przewidziany do montażu na szynie DIN, lecz do wlutowania lub wpięcia w dedykowaną podstawkę (szczegóły w dokumentacji). Przed przystąpieniem do prac upewnij się, że obwód jest odłączony od źródła zasilania. Przekrój przewodów dopasuj do obciążenia prądowego; zachowaj odpowiednią odległość od źródeł ciepła.

FAQ

• Czy moduł posiada podświetlenie lub sygnalizację LED? W dostępnych danych producenta nie podano informacji o diodzie sygnalizacyjnej. Moduł pełni wyłącznie funkcję ochronną – nie wskazuje wizualnie swojego stanu.
• Jaki jest stopień ochrony IP i czy można go montować na zewnątrz budynków? IP40 oznacza ochronę przed ciałami stałymi o średnicy >1 mm, ale nie przed wilgocią. Moduł przeznaczony jest do montażu wewnątrz obudów, szaf sterowniczych lub puszek instalacyjnych. Nie zaleca się pracy w środowisku wilgotnym.
• Czy moduł wymaga dodatkowego radiatora lub chłodzenia? Nie – zakres temperatur pracy -40…+70°C wskazuje, że element jest przystosowany do pracy w typowych warunkach bez dodatkowego chłodzenia, pod warunkiem montażu zgodnego z dokumentacją.
