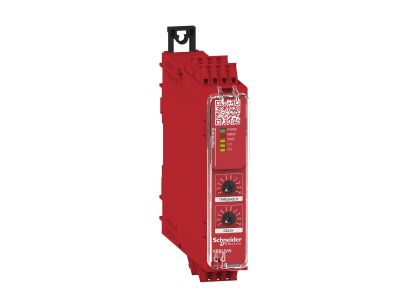

Moduł Preventa detekcji v=0 48-240 V zaciski sprężynowe | XPSUVN31AC Schneider Electric

Opis i Kluczowe Cechy

Moduł detekcji Preventa v=0 o zakresie zasilania 48-240 V AC/DC to wyspecjalizowany element systemów bezpieczeństwa maszyn. Przeznaczony do monitorowania zerowej prędkości z opóźnionym dostępem do stref niebezpiecznych. Wyposażony w zaciski sprężynowe ułatwiające szybki montaż i konserwację. Zapewnia maksymalny poziom bezpieczeństwa z możliwością konfiguracji funkcji za pomocą przełączników obrotowych.

• Zakres zasilania 48-240 V AC/DC: Szeroki zakres napięcia zasilania umożliwia zastosowanie w różnych systemach automatyki i maszynach o zróżnicowanym zasilaniu.
• 3 wejścia bezpieczeństwa: Pozwalają na podłączenie czujników i urządzeń monitorujących (np. wyłączniki krańcowe, czujniki prędkości) w celu ciągłej kontroli bezpieczeństwa.
• 1 wyjście NO z opóźnieniem 0-60 s: Konfigurowalne opóźnienie wyłączenia pozwala na elastyczne dostosowanie do czasu zatrzymywania maszyny i wymagań procesowych.
• 2 stałe wyjścia diagnostyczne: Dostarczają pełną informację o stanie systemu, ułatwiając diagnostykę i utrzymanie ruchu.
• Zaciski sprężynowe: Ułatwiają montaż i wymianę modułu bez konieczności stosowania specjalistycznych narzędzi, skracając czas prac serwisowych.

Zgodność z Normami

Moduł Preventa v=0 spełnia wymagania norm bezpieczeństwa funkcjonalnego: IEC 60947-5-1, IEC 61508-1, IEC 61508-2/-3, ISO 13849-1, IEC 62061. Posiada certyfikaty cULus i TÜV, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Moduł detekcji Preventa v=0 przeznaczony jest do zastosowań wymagających zaawansowanej kontroli bezpieczeństwa w maszynach i urządzeniach przemysłowych.

• Monitorowanie zerowej prędkości ruchomych części maszyn (np. taśmociągów, wózków) z opóźnieniem dostępu do stref niebezpiecznych.
• Zastosowanie w systemach zabezpieczeń maszyn pakujących, obróbkowych i transportowych w branży spożywczej.
• Kontrola stanów awaryjnych w dźwigach i urządzeniach podnoszących, zapewniająca zatrzymanie w sytuacjach niebezpiecznych.
• Monitorowanie bezpieczeństwa w liniach produkcyjnych i pakujących, gdzie wymagane jest potwierdzenie zatrzymania ruchu przed otwarciem osłon.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami bezpieczeństwa. Moduł montować na symetrycznej szynie DIN 35 mm w szafie sterowniczej. Przed rozpoczęciem prac należy odłączyć zasilanie. Zaciski sprężynowe ułatwiają podłączanie przewodów – wystarczy wsunąć żyłę, co minimalizuje ryzyko błędów montażowych. Po podłączeniu należy przeprowadzić testy funkcjonalne zgodnie z dokumentacją techniczną.

FAQ

• Jakie maksymalne poziomy bezpieczeństwa osiąga ten moduł? Moduł osiąga poziom PLe/kategoria 3 zgodnie z ISO 13849-1, SILCL 3 zgodnie z IEC 62061 oraz SIL 3 zgodnie z IEC 61508 – pozwala to na stosowanie w aplikacjach wysokiego ryzyka.
• Czy moduł wymaga stosowania dodatkowych czujników? Tak, do poprawnego działania wymagane są co najmniej 3 wejścia bezpieczeństwa (np. wyłączniki krańcowe, czujniki prędkości), które będą monitorować stan maszyny.
• Czy moduł jest kompatybilny z innymi sterownikami PLC? Moduł zaprojektowany jest do współpracy z szeroką gamą sterowników, w tym z Modicon, jednak kluczowe jest zapewnienie odpowiedniego zasilania i sygnałów wejściowych.
