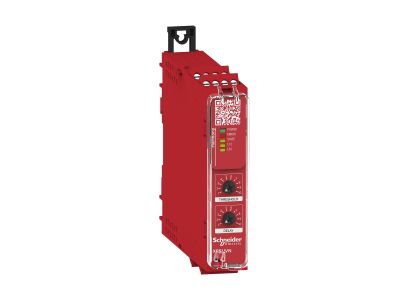

Moduł Preventa detekcji v=0 24V zaciski śrubowe | XPSUVN11AP Schneider Electric

Opis i Kluczowe Cechy

Moduł Preventa detekcji prędkości v=0 zasilany napięciem 24V AC/DC to zaawansowane urządzenie bezpieczeństwa przeznaczone do monitorowania stanu zatrzymania maszyn i urządzeń. Wyposażony w blok zacisków śrubowych ułatwiający szybki montaż i konserwację. Obsługuje funkcje bezpieczeństwa konfigurowane za pomocą przełączników obrotowych, co pozwala na elastyczne dostosowanie do wymagań aplikacji.

• Zasilanie 24V AC/DC: Kompatybilny z powszechnie stosowanymi napięciami w układach sterowania – elastyczność w doborze zasilania.
• 3 wejścia bezpieczeństwa: Pozwalają na podłączenie czujników monitorujących stan bezpieczeństwa maszyny (np. wyłączniki bezpieczeństwa, kurtyny świetlne).
• 1 wyjście normalnie otwarte (NO) z opóźnieniem 0–60s: Konfigurowalne opóźnienie umożliwia dostęp do strefy niebezpiecznej dopiero po pełnym zatrzymaniu ruchomych części.
• 2 stałe wyjścia diagnostyczne: Zapewniają pełną informację o stanie modułu i urządzeń podłączonych do wejść bezpieczeństwa.
• Blok zacisków śrubowych: Umożliwia szybki i pewny montaż przewodów, minimalizując ryzyko zwarć i błędów połączeniowych.

Zgodność z Normami

Moduł spełnia wymagania norm bezpieczeństwa funkcjonalnego: IEC 60947-5-1, IEC 61508-1, IEC 61508-2/-3, ISO 13849-1, IEC 62061. Posiada certyfikaty cULus i TÜV, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Moduł detekcji prędkości 0V służy do monitorowania stanu zatrzymania maszyn i urządzeń w aplikacjach wymagających wysokiego poziomu bezpieczeństwa. Można go stosować w różnych gałęziach przemysłu.

• Monitorowanie zatrzymania maszyn pakujących i obrabiarek – zapobieganie dostępowi do stref niebezpiecznych podczas pracy.
• Zabezpieczenie maszyn do podnoszenia i przenoszenia materiałów – zatrzymywanie ruchu w przypadku awarii lub zatrzymania awaryjnego.
• Zapewnienie bezpieczeństwa w przemyśle spożywczym – monitorowanie zatrzymania linii produkcyjnych i urządzeń przetwórczych.
• Stosowanie w maszynach do obróbki materiałów – ochrona operatorów przed urazami podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie należy montować na symetrycznej szynie DIN 35 mm w suchym i dobrze wentylowanym miejscu. Podłączenie zasilania i sygnałów wejściowych/ wyjściowych należy wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na odpowiednie podłączenie zacisków. Po montażu przeprowadzić testy funkcjonalne układu bezpieczeństwa.

FAQ

• Jakie jest maksymalne opóźnienie wyjściowe modułu? Opóźnienie wyjściowe jest konfigurowalne w zakresie od 0 do 60 sekund, co pozwala na dostosowanie czasu oczekiwania na zatrzymanie maszyny.
• Czy moduł posiada certyfikaty bezpieczeństwa? Tak, posiada certyfikaty cULus i TÜV, a także spełnia normy IEC 61508, ISO 13849-1 i IEC 62061, osiągając poziom PLe/kategoria 3.
• Jakie jest napięcie zasilania modułu? Moduł jest zasilany napięciem 24V AC/DC, co czyni go kompatybilnym z powszechnie stosowanymi układami sterowania.
