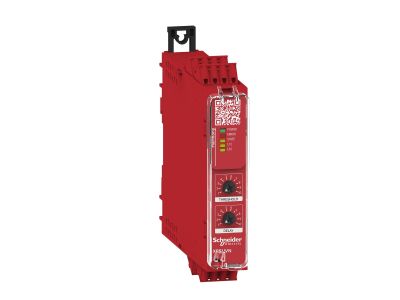

Moduł Preventa detekcji v=0 24V zaciski sprężynowe | XPSUVN11AC Schneider Electric

Opis i Kluczowe Cechy

Moduł bezpieczeństwa Preventa detekcji prędkości zerowej v=0 24V z zaciskami sprężynowymi to zaawansowane urządzenie do monitorowania bezpiecznego dostępu do stref niebezpiecznych w maszynach przemysłowych. Zaprojektowany do pracy z napięciem znamionowym 24V DC, zapewnia niezawodne wykrywanie zatrzymania ruchu mechanizmów i blokowanie stref zagrożenia. Montowany na standardowej szynie DIN 35 mm, charakteryzuje się kompaktową budową i elastycznym systemem konfiguracji.

• Napięcie znamionowe 24V DC: Zapewnia kompatybilność z większością układów sterowania maszyn przemysłowych i PLC.
• 3 wejścia bezpieczeństwa: Pozwalają na podłączenie czujników bezpieczeństwa (np. wyłączników awaryjnych, kurtyn świetlnych) w różnych konfiguracjach.
• 1 wyjście NO z regulowanym opóźnieniem 0-60s: Umożliwia elastyczne sterowanie sygnałem zezwolenia na dostęp z uwzględnieniem czasu niezbędnego na bezpieczne zatrzymanie maszyny.
• 2 stałe wyjścia diagnostyczne: Dostarczają pełną informację o stanie modułu i sygnałach wejściowych, ułatwiając monitoring i konserwację systemów bezpieczeństwa.
• Zaciski sprężynowe: Ułatwiają szybki montaż i demontaż przewodów, redukując ryzyko błędnego połączenia i zwiększając niezawodność instalacji.

Zgodność z Normami

Moduł spełnia najwyższe standardy bezpieczeństwa funkcjonalnego. Zgodny z normami IEC 60947-5-1 (przekaźniki bezpieczeństwa), IEC 61508-1/-2/-3 (SIL 3), ISO 13849-1 (PLe/kategoria 3) oraz IEC 62061 (SILCL 3). Posiada certyfkaty TÜV i cULus potwierdzające zgodność z międzynarodowymi wymaganiami dla systemów bezpieczeństwa.

Zastosowanie

Moduł Preventa detekcji v=0 24V znajduje zastosowanie w szerokim zakresie maszyn i urządzeń przemysłowych wymagających monitorowania bezpiecznego dostępu do stref niebezpiecznych.

• Maszyny pakujące i przetwórcze w branży spożywczej – monitoring zatrzymania taśmociągów i blokada dostępu podczas pracy.
• Systemy podnoszenia i przenoszenia materiałów – zabezpieczenie przed uruchomieniem maszyny podczas interwencji serwisowej.
• Obróbka materiałów i maszyny produkcyjne – detekcja zerowej prędkości ruchomych części i weryfikacja bezpieczeństwa przed rozpoczęciem pracy.
• Automatyczne linie produkcyjne – integracja z systemami sterowania PLC w celu zapewnienia zgodności z normami bezpieczeństwa maszynowego.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami bezpieczeństwa. Urządzenie montować na symetrycznej szynie DIN 35 mm w suchych i wolnych od pyłu pomieszczeniach sterowniczych. Przed podłączeniem zasilania należy upewnić się, że napięcie zasilające wynosi 24V DC. Zaciski sprężynowe umożliwiają szybkie podłączanie przewodów – nie wymagają dodatkowych narzędzi. Po montażu przeprowadzić testy funkcjonalne układu bezpieczeństwa zgodnie z procedurami producenta.

FAQ

• Czy moduł wymaga dodatkowych zabezpieczeń zewnętrznych? Moduł spełnia wymagania kategorii 3 zgodnie z ISO 13849-1, co oznacza, że może współpracować z innymi elementami systemu bezpieczeństwa (np. kurtynami świetlnymi) dla zapewnienia redundancji.
• Jakie typy czujników można podłączyć do wejść bezpieczeństwa? Moduł obsługuje standardowe czujniki bezpieczeństwa z wyjściami typu PNP/NPN lub stykowymi, które spełniają wymagania norm bezpieczeństwa.
• Czy istnieje możliwość rozbudowy systemu o dodatkowe funkcje? Moduł oferuje elastyczną konfigurację poprzez przełączniki obrotowe, pozwalając na wybór odpowiednich funkcji bezpieczeństwa w zależności od wymagań aplikacji.
