Moduł pomiarowy na 4 szt aparatów 96x96, do samodzielnego montażu (zestaw), CombiLine, MBU257 | 2CPX041809R9999 ABB

Alternatywny kod produktu: 2CPX041809R9999

Opis i Kluczowe Cechy

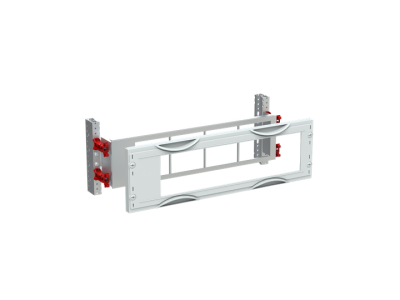

Moduł pomiarowy MBU257 (symbol 2CPX041809R9999) z serii CombiLine to modułowa jednostka rusztowa o szerokości 2 jednostek po 500 mm, zapewniająca przestrzeń montażową dla 4 aparatów o wymiarze 96x96 mm. Zbudowany z pokrywami z tworzywa sztucznego w kolorze szarym RAL 7035, przeznaczony do samodzielnego montażu w szafach rozdzielczych o minimalnej głębokości 225 mm. Zamknięcie zaprasowywane pod kątem 90 stopni gwarantuje pewne mocowanie i estetyczny wygląd instalacji.

• 4 jednostki przestrzenne dla aparatów 96x96: Umożliwia montaż czterech mierników, liczników lub innych urządzeń pomiarowych w standardowym formacie.
• Szerokość 2 x 500 mm (1 GU = 150 mm): Dedykowana przestrzeń dla modułowych tablic rozdzielczych – kompatybilna z szeroką gamą osprzętu.
• Pokrywy z tworzywa sztucznego RAL 7035: Kolor szary zapewnia spójność wizualną z aparaturą modułową, odporny na korozję i łatwy w utrzymaniu czystości.
• Zamknięcie zaprasowywane pod kątem 90°: Zapewnia trwałe i precyzyjne mocowanie, eliminując luzowanie się elementów podczas eksploatacji.
• Konstrukcja z wycięciem w pokrywie: Ułatwia okablowanie i montaż aparatów w głębokich szafach (min. 225 mm), zapewniając swobodny dostęp do okablowania.

Zgodność z Normami

Moduł MBU257 spełnia wymagania norm europejskich dotyczących konstrukcji rozdzielnic niskiego napięcia oraz kompatybilności elektromagnetycznej. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa maszyn i urządzeń elektrycznych.

Zastosowanie

Moduł pomiarowy MBU257 przeznaczony jest do budowy modułowych tablic rozdzielczych w instalacjach elektrycznych, automatyce przemysłowej oraz systemach pomiarowych.

• Montaż mierników, liczników energii lub innych urządzeń pomiarowych 96x96 mm w szafach rozdzielczych.
• Budowa modułowych sekcji pomiarowych w szafach sterowniczych o głębokości ≥ 225 mm.
• Wyposażenie rozdzielnic w standardowych jednostkach przestrzeni montażowej (1 GU = 150 mm).
• Zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest modularność i elastyczność aranżacji.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie i upewnić się, że szafa rozdzielcza posiada odpowiednią głębokość (≥ 225 mm). Moduł mocować w standardowych prowadnicach DIN, zachowując odstępy zgodne z normami. Aparaty 96x96 montować zgodnie z dokumentacją producenta, dbając o właściwe okablowanie i izolację. Po zamontowaniu pokryw zablokować je za pomocą zaprasowania pod kątem 90°, aby zapewnić stabilność mechaniczną.

FAQ

• Ile jednostek przestrzeni montażowej zajmuje moduł MBU257? Moduł zajmuje 4 jednostki przestrzenne (4 x 150 mm = 600 mm szerokości), co odpowiada 2 jednostkom rusztowym (1 GU = 150 mm).
• Jaki jest minimalny wymiar szafy do montażu modułu? Moduł wymaga szafy o głębokości co najmniej 225 mm, aby zapewnić swobodny montaż aparatów i okablowania.
• Czy moduł jest kompatybilny z innymi elementami serii CombiLine? Tak – zaprojektowany w standardzie modułowym, umożliwiający integrację z innymi komponentami rozdzielnic tej serii.
