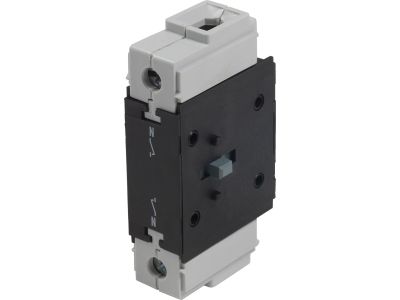

Moduł pola neutralnego TeSys VARIO 80A dla V3/V4 TeSys | VZ12 Schneider Electric

Opis i Kluczowe Cechy

Moduł pola neutralnego TeSys VARIO o oznaczeniu VZ12 to wysokowydajny komponent elektroinstalacyjny zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie dedykowane jest do współpracy z rozłącznikami izolacyjnymi serii V3 oraz V4, stanowiąc kluczowe rozszerzenie funkcjonalności układów zasilających. Prąd znamionowy wynoszący 80A pozwala na bezpieczną pracę w wymagających aplikacjach przemysłowych, gdzie niezawodność i ciągłość zasilania są priorytetem.

• Konfiguracja styków: Moduł posiada 1 styk zwierny (1 NO), który charakteryzuje się specyficzną sekwencją pracy: wczesne załączanie oraz późne wyłączanie. Taka charakterystyka jest niezbędna do ochrony instalacji przed przepięciami i asymetrią napięcia podczas operacji łączeniowych.
• Wysoka wydajność: Produkt został sklasyfikowany jako komponent o wysokim poziomie wydajności, co gwarantuje długą żywotność mechaniczną i elektryczną nawet przy częstym przełączaniu obciążeń.
• Wszechstronność sieciowa: Blok neutralny VZ12 jest przystosowany do pracy zarówno w sieciach prądu przemiennego (AC), jak i prądu stałego (DC), obsługując standardowe częstotliwości sieciowe 50/60 Hz.

Zgodność z Normami

Produkt Schneider Electric z serii TeSys spełnia rygorystyczne normy bezpieczeństwa i jakości wymagane w sektorze elektroenergetycznym. Konstrukcja modułu VZ12 zapewnia pełną kompatybilność z korpusami V3 i V4, co potwierdza certyfikacja producenta w zakresie systemów rozłącznikowych. Wykorzystanie materiałów o wysokiej odporności termicznej i dielektrycznej przekłada się na bezpieczeństwo użytkowania zgodnie z międzynarodowymi standardami IEC dla aparatury niskiego napięcia.

Zastosowanie

Moduł pola neutralnego VZ12 znajduje szerokie zastosowanie w profesjonalnych systemach rozdziału energii oraz sterowania maszynami. Jest idealnym rozwiązaniem dla:

• Układów zasilania silników elektrycznych, gdzie wymagane jest pewne rozłączenie toru neutralnego.
• Szaf sterowniczych i rozdzielnic przemysłowych wymagających kompaktowych, a zarazem wydajnych rozwiązań modułowych.
• Instalacji HVAC oraz systemów automatyki budynkowej, w których wykorzystuje się rozłączniki TeSys VARIO.
• Aplikacji wymagających bezpiecznego odizolowania obwodów podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż modułu VZ12 jest intuicyjny dzięki systemowi dopasowania do jednostek bazowych V3 i V4. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe osadzenie: Moduł należy zamontować z boku rozłącznika głównego, upewniając się, że mechanizm sprzęgający działa płynnie.
• Moment dokręcania: Należy stosować zalecany przez producenta moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków przy prądzie 80A.
• Weryfikacja sekwencji: Po montażu zaleca się sprawdzenie, czy styk neutralny faktycznie zamyka się przed stykami głównymi i otwiera po nich, co chroni odbiorniki jednofazowe przed pojawieniem się napięcia międzyfazowego.

FAQ

• Czy moduł VZ12 może pracować samodzielnie? Nie, jest to dodatkowy blok neutralny przeznaczony do montażu z rozłącznikami TeSys VARIO typu V3 lub V4.
• Co oznacza funkcja "wczesne załączanie"? Oznacza to, że styk neutralny zamyka się ułamek sekundy przed stykami fazowymi, co stabilizuje potencjał punktu neutralnego w układzie przed podaniem pełnego zasilania.
• Czy produkt jest odporny na trudne warunki przemysłowe? Tak, seria TeSys VARIO została zaprojektowana z myślą o pracy w wymagających środowiskach, oferując wysoką odporność mechaniczną i niezawodność elektryczną.
