Moduł podstawowy kolumny 70mm 24VDC | LT70\24-BM Spamel

Opis i Kluczowe Cechy

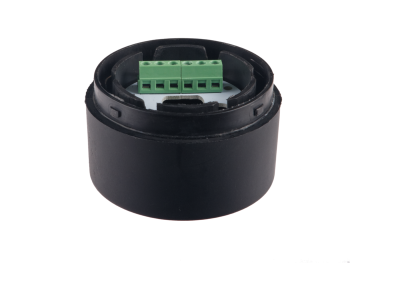

Moduł podstawowy kolumny o oznaczeniu LT70\24-BM stanowi bazę do budowy paneli sterowniczych i kolumn przyciskowych z elementami o średnicy 70 mm. Zasilany napięciem 24 V DC, umożliwia podłączenie i montaż przycisków, przełączników, wskaźników oraz innych akcesoriów w standardowym rozmiarze 70 mm. Konstrukcja modułu zapewnia stabilne mocowanie komponentów i łatwy dostęp do zacisków podczas instalacji.

• Napięcie zasilania 24 V DC: bezpieczne napięcie przeznaczone do typowych układów sterowania w automatyce przemysłowej i budynkowej, zgodne z wymaganiami obwodów SELV.
• Średnica kolumny 70 mm: standardowy wymiar umożliwiający stosowanie szerokiej gamy przycisków, przełączników i lampek sygnalizacyjnych dostępnych na rynku.
• Moduł podstawowy (BM – Base Module): gotowa baza montażowa z elementami mocującymi, która usprawnia i przyspiesza składanie paneli sterowniczych.
• Uniwersalność montażu: przeznaczony do wbudowania w obudowy rozdzielnic, pulpitów operatorskich i szaf sterowniczych.
• Kompatybilność z serią LT70: moduły podstawowe, przyciski i wskaźniki tej serii są wzajemnie dopasowane mechanicznie i elektrycznie, co ułatwia konfigurację systemu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczeństwa aparatury modułowej oraz posiada oznaczenie CE. Zgodność z odpowiednimi dyrektywami i standardami zapewnia bezawaryjną pracę w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Moduł podstawowy LT70\24-BM znajduje zastosowanie wszędzie tam, gdzie wymagane jest ergonomiczne i niezawodne sterowanie maszynami, liniami produkcyjnymi oraz instalacjami budynków.

• Budowa kolumn przyciskowych przy stanowiskach operatora maszyn i urządzeń.
• Montaż w pulpitach sterowniczych do przesyłania impulsów sterujących do styczników, przekaźników lub sterowników PLC.
• Tworzenie miejscowych zestawów sterowniczych w automatyce budynków (sterowanie oświetleniem, żaluzjami, bramami).
• Sygnalizacja stanu procesów technologicznych za pomocą lampek i wskaźników LED montowanych w kolumnie 70 mm.

Wskazówki Montażowe

Montaż modułu podstawowego oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł przeznaczony jest do mocowania na szynie TH35 (DIN) lub bezpośrednio w płycie czołowej obudowy – szczegółowe wytyczne zawiera dokumentacja producenta. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, a moment dokręcania zacisków stosować zgodnie z instrukcją. Po zakończeniu instalacji sprawdź poprawność połączeń oraz działanie układu.

FAQ

• Czy moduł podstawowy LT70\24-BM posiada podświetlenie? W dostępnych danych producenta nie ma informacji o fabrycznym podświetleniu modułu. Podświetlenie można uzyskać, montując w kolumnie odpowiednią lampkę sygnalizacyjną (np. LED 24 V DC) jako osobny element.
• Jaki jest stopień ochrony modułu? Stopień ochrony zależy od konkretnego zestawu i zastosowanej obudowy. W typowych warunkach pracy w rozdzielnicy wewnątrz pomieszczeń moduł na szynie DIN ma ochronę IP20. W przypadku montażu na zewnątrz należy zastosować odpowiednią obudowę o wyższym stopniu ochrony.
• Czy moduł współpracuje tylko z napięciem 24 V DC? Tak, moduł podstawowy jest przeznaczony wyłącznie do zasilania i obwodów kontrolnych o napięciu 24 V DC. Stosowanie wyższych napięć może uszkodzić elementy lub stanowić zagrożenie.
