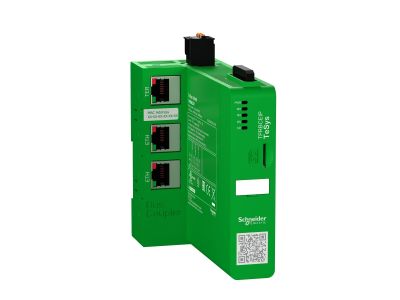

Moduł podstawowy (Ethernet), TeSys Island | TPRBCEIP Schneider Electric

Opis i Kluczowe Cechy

Moduł podstawowy TeSys Island o numerze katalogowym TPRBCEIP to zaawansowany łącznik magistrali komunikacyjnej, stanowiący serce innowacyjnego systemu zarządzania obciążeniami od Schneider Electric. Urządzenie pełni rolę inteligentnego interfejsu pomiędzy nadrzędnym systemem sterowania (PLC/DCS) a modułami wykonawczymi na wyspie. Dzięki obsłudze protokołów EtherNet/IP oraz Modbus TCP, moduł zapewnia błyskawiczną wymianę danych procesowych i diagnostycznych w czasie rzeczywistym. Wykorzystanie koncepcji TeSys Avatars (awatarów cyfrowych) pozwala na uproszczenie inżynierii poprzez wybór gotowych funkcji aplikacyjnych, co znacząco skraca czas programowania i uruchomienia w środowiskach SoMove lub EcoStruxure Machine Expert.

• Podwójny port RJ45: Zintegrowany przełącznik umożliwia łatwe tworzenie topologii szeregowej (daisy-chain) bez konieczności stosowania zewnętrznych switchy.
• Cyberbezpieczeństwo: Certyfikat Achilles Level 2 gwarantuje wysoką odporność na cyberataki, co jest kluczowe w nowoczesnych instalacjach Przemysłu 4.0.
• Diagnostyka OMT: Wbudowany serwer WWW (Operation and Maintenance Tool) umożliwia zdalny wgląd w parametry pracy i szybkie usuwanie usterek bez specjalistycznego oprogramowania.
• Zasilanie 24V DC: Standardowe napięcie sterownicze zapewnia kompatybilność z większością szaf automatyki.
• Slot Micro SD: Pozwala na łatwe kopiowanie konfiguracji i szybką wymianę modułu w przypadku konserwacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami przemysłowymi, co potwierdzają liczne certyfikaty międzynarodowe. Moduł spełnia wymagania norm IEC, UL, CSA, CCC oraz EAC, co umożliwia jego bezpieczne stosowanie na rynkach całego świata. Dodatkowo, urządzenie jest w pełni zgodne z proekologiczną polityką Green Premium, spełniając rygorystyczne wytyczne dyrektyw RoHS oraz rozporządzenia REACh w zakresie substancji niebezpiecznych.

Zastosowanie

Moduł TPRBCEIP znajduje zastosowanie w rozproszonych systemach sterowania silnikami oraz w inteligentnych centrach sterowania silnikami (iMCC). Jest idealnym rozwiązaniem dla branż wymagających wysokiej dostępności maszyn i zaawansowanej analityki danych, takich jak przemysł spożywczy, logistyka, gospodarka wodno-ściekowa oraz produkcja maszynowa (OEM). Dzięki integracji z systemami nadrzędnymi, pozwala na monitorowanie zużycia energii i predykcyjne utrzymanie ruchu.

Wskazówki Montażowe

Podczas instalacji systemu TeSys Island należy pamiętać, że moduł komunikacyjny TPRBCEIP musi być zawsze zamontowany jako pierwszy element od lewej strony na szynie DIN (standard 35 mm). Połączenie z kolejnymi modułami wyspy odbywa się za pomocą dedykowanego portu magistrali wewnętrznej umieszczonego na bocznej ściance obudowy. Należy zapewnić stabilne zasilanie 24V DC oraz stosować ekranowane przewody Ethernet kategorii 5e lub wyższej, aby zminimalizować wpływ zakłóceń elektromagnetycznych w środowisku przemysłowym. Port serwisowy RJ45 powinien być wyprowadzony w sposób umożliwiający łatwy dostęp dla personelu technicznego.

FAQ

• Czy moduł wymaga specjalistycznego oprogramowania do konfiguracji? Konfiguracja odbywa się w bezpłatnym narzędziu SoMove lub zintegrowanym środowisku Machine Expert, natomiast podstawowa diagnostyka dostępna jest przez dowolną przeglądarkę internetową dzięki wbudowanemu serwerowi OMT.
• Jakie protokoły komunikacyjne są obsługiwane? Urządzenie wspiera jednocześnie EtherNet/IP oraz Modbus TCP, co daje dużą elastyczność w doborze sterownika PLC.
• Co się dzieje w przypadku awarii modułu? Dzięki karcie Micro SD, nowo zainstalowany moduł może automatycznie pobrać poprzednią konfigurację, co skraca czas przestoju do minimum.
