Moduł podstawowy dwustronny, zaciski sprężynowy SL7-CB-D SL4/SL7 | 171451 Eaton

Alternatywny kod produktu: SL7-CB-D

Opis i Kluczowe Cechy

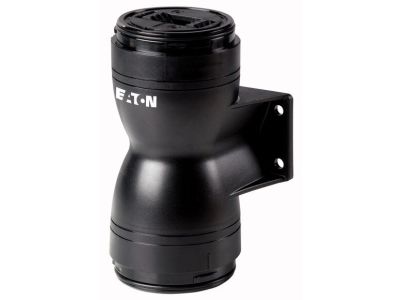

Moduł podstawowy dwustronny SL7-CB-D (numer katalogowy 171451) przeznaczony do kolumn sygnalizacyjnych serii SL7. Wyposażony w podstawę z otworami mocującymi na zewnątrz oraz pokrywę, umożliwia montaż do 2 x 5 modułów sygnalizacyjnych. Zaciski sprężynowe zapewniają szybkie i bezpieczne podłączenie przewodów. Stopień ochrony IP66 gwarantuje niezawodną pracę w trudnych warunkach przemysłowych i zewnętrznych. Produkt zgodny z normami IEC/EN 60947-5-1 oraz IEC/EN 60529.

• Stopień ochrony IP66 (IEC/EN 60529): Odporny na kurz i silne strumienie wody, zapewnia niezawodną pracę w wymagających środowiskach, także na zewnątrz.
• Zaciski sprężynowe: Szybkie i bezpieczne podłączanie przewodów bez konieczności stosowania narzędzi – oszczędność czasu podczas instalacji.
• Montaż dwustronny pionowy: Umożliwia elastyczne rozmieszczenie modułów sygnalizacyjnych po obu stronach kolumny, maksymalizując widoczność sygnalizacji.
• Maksymalna liczba modułów: 2 x 5: Pozwala na skonfigurowanie do 10 elementów sygnalizacyjnych w jednej kolumnie, idealne do rozbudowanych aplikacji.
• Wykonanie z podstawą i pokrywą: Gotowy do montażu, chroni wnętrze przed uszkodzeniami mechanicznymi i pyłem.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60947-5-1 (aparatura łączeniowa sterownicza) oraz IEC/EN 60529 (stopień ochrony IP66). Posiada również certyfikację UL Typ 4, 4X, 13 odpowiednią dla zastosowań w Ameryce Północnej. Oznaczenie CE potwierdza zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Moduł podstawowy SL7-CB-D przeznaczony jest do budowy kolumn sygnalizacyjnych w systemach wizualnej i akustycznej sygnalizacji stanów pracy maszyn, linii produkcyjnych oraz instalacji przemysłowych.

• Sterowanie i sygnalizacja w rozdzielnicach oraz szafach sterowniczych.
• Impulsy świetlne i dźwiękowe w automatyce budynkowej i przemysłowej.
• Wskazywanie stanów awaryjnych, pracy i gotowości w systemach bezpieczeństwa.
• Zastosowanie w środowiskach o podwyższonej wilgotności lub narażonych na zachlapanie (IP66).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Moduł montowany jest na szynie DIN TH35 lub bezpośrednio na ścianie za pomocą otworów mocujących. Podłączenie przewodów do zacisków sprężynowych wymaga wciśnięcia odpowiedniego narzędzia (np. wkrętaka płaskiego) w celu zwolnienia sprężyny. Przekrój przewodów należy dobrać do obciążenia prądowego zgodnie z dokumentacją techniczną. Moment dokręcania nie dotyczy zacisków sprężynowych – należy upewnić się, że przewód jest dobrze zaciśnięty.

FAQ

• Czy moduł podstawowy SL7-CB-D ma podświetlenie LED? Nie, jest to moduł podstawowy (podstawa z pokrywą) bez elementów świecących. Służy do montażu modułów sygnalizacyjnych z serii SL7 (np. SL7-L, SL7-BL, SL7-FL, SL7-AP), które mogą zawierać źródła światła.
• Jaki stopień ochrony ma ten moduł? Stopień ochrony IP66 zgodnie z IEC/EN 60529, co oznacza całkowitą ochronę przed pyłem i odporność na silne strumienie wody.
• Czy styk jest normalnie otwarty czy zamknięty? Moduł podstawowy nie zawiera styków – jest wyłącznie obudową i podstawą montażową. Styki znajdują się w modułach sygnalizacyjnych (np. SL7-AP).
