Moduł podstawowy 400mm SL7-CB-T-400 SL4/SL7 | 171454 Eaton

Alternatywny kod produktu: SL7-CB-T-400

Opis i Kluczowe Cechy

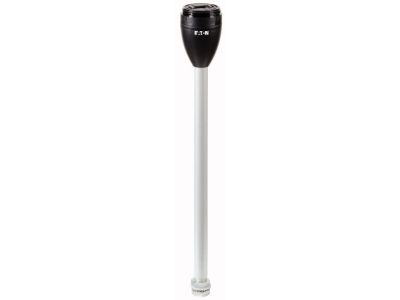

Moduł podstawowy SL7-CB-T-400 (symbol 171454) to element konstrukcyjny kolumn sygnalizacyjnych serii SL4/SL7. Wyposażony w rurę aluminiową o długości 400 mm oraz pokrywę, umożliwia zabudowę do 5 modułów sygnalizacyjnych (SL7-L, SL7-BL, SL7-FL, SL7-AP). Zastosowanie zacisków sprężynowych przyspiesza okablowanie i zapewnia pewny kontakt bez użycia narzędzi. Stopień ochrony IP66 gwarantuje odporność na wnikanie pyłu i strumieni wody – idealne do pracy w trudnych warunkach przemysłowych.

• Długość rury aluminiowej 400 mm: zapewnia odpowiednią wysokość kolumny sygnalizacyjnej, widoczną z daleka w halach produkcyjnych i na maszynach.
• Maksymalna liczba modułów: 5: pozwala na zbudowanie kompaktowej kolumny z wieloma kolorami i funkcjami sygnalizacyjnymi (światło, dźwięk) w jednej obudowie.
• Zaciski sprężynowe: umożliwiają szybki i bezobsługowy montaż przewodów – eliminują potrzebę dokręcania śrub i skracają czas instalacji.
• Stopień ochrony IP66 (IEC/EN 60529): szczelność na pył i silne strumienie wody, co czyni moduł odpowiednim do stosowania w środowiskach mokrych, zapylonych oraz na zewnątrz (w obudowach).
• Zgodność z IEC/EN 60947-5-1: norma dla łączników sterowniczych i sygnalizacyjnych – gwarancja bezpieczeństwa i niezawodności w obwodach sterowania.

Zgodność z Normami

Moduł podstawowy SL7-CB-T-400 spełnia wymagania normy IEC/EN 60947-5-1 (łączniki sterownicze i sygnalizacyjne) oraz IEC/EN 60529 dotyczącej stopnia ochrony IP66. Posiada certyfikat CE oraz oznaczenie UL typu 4, 4X, 13, co potwierdza jego przydatność w instalacjach przemysłowych zgodnych ze standardami europejskimi i amerykańskimi.

Zastosowanie

Moduł podstawowy przeznaczony jest do budowy poziomych kolumn sygnalizacyjnych w automatyce przemysłowej i maszynowej. Pozwala na montaż do 5 modułów funkcyjnych (świetlnych, dźwiękowych, z przyciskami) na wspólnej rurze aluminiowej z pokrywą.

• Stanowiska operatorskie i panele sterownicze – sygnalizacja stanu maszyn (gotowość, awaria, praca).
• Linie produkcyjne i transportowe – wizualna i akustyczna informacja dla operatorów o przebiegu procesu.
• Systemy kontroli dostępu i bezpieczeństwa – sygnalizacja alarmów w halach, magazynach i na zewnątrz budynków (w odpowiedniej obudowie).
• Automatyka budynkowa – zarządzanie sygnalizacją w strefach technicznych (kotłownie, wentylacja).

Wskazówki Montażowe

Montaż i podłączenie modułu podstawowego SL7-CB-T-400 może być wykonywane wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł mocuje się za pomocą śruby banjo (w zestawie) do powierzchni montażowej – przeznaczony jest do montażu poziomego. Zaciski sprężynowe należy łączyć z przewodami o odpowiednim przekroju (zgodnym z projektem instalacji). Nie wymagają dokręcania, ale przed włożeniem przewodu upewnij się, że dźwignia zacisku jest otwarta. Połączenia wykonuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaką maksymalną liczbę modułów można zamontować na tym module podstawowym? Maksymalnie 5 modułów funkcyjnych (np. SL7-L, SL7-BL, SL7-FL, SL7-AP) – pozwala to na budowę zwartej kolumny sygnalizacyjnej o długości rury 400 mm.
• Jaki stopień ochrony ma ten moduł? Moduł podstawowy posiada stopień ochrony IP66 zgodnie z IEC/EN 60529, co oznacza odporność na pył i silne strumienie wody. Dodatkowo posiada certyfikat UL typu 4, 4X, 13.
• Czy moduł można podłączyć do systemu SmartWire-DT? Nie, moduł podstawowy SL7-CB-T-400 nie jest przystosowany do podłączania przez SmartWire-DT – służy wyłącznie jako podstawa mechaniczna dla modułów sygnalizacyjnych z własnym okablowaniem.
