Moduł podstawowy 400mm do SL4, zacisk sprężynowy, SL4-PIB-400 SL4/SL7 | 171299 Eaton

Alternatywny kod produktu: SL4-PIB-400

Opis i Kluczowe Cechy

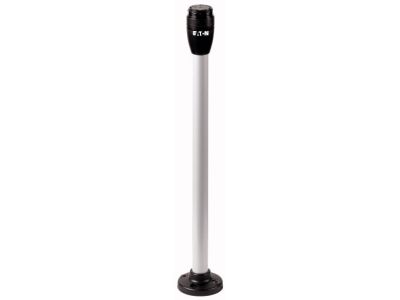

Moduł podstawowy SL4‑PIB‑400 (nr kat. 171299) to element konstrukcyjny kolumny sygnalizacyjnej serii SL4/SL7. Wyposażony w 400‑milimetrową rurę aluminiową oraz zaciski wtykowe Push‑In, zapewnia szybki i niezawodny montaż oraz podłączenie do 5 modułów sygnalizacyjnych. Dzięki stopniowi ochrony IP66 nadaje się do pracy w trudnych warunkach środowiskowych, zarówno wewnątrz, jak i na zewnątrz budynków.

• Długość rurki 400 mm: Umożliwia budowę kolumn o odpowiedniej wysokości, dostosowanej do potrzeb wizualizacji stanów pracy.
• Zaciski wtykowe Push‑In: Skracają czas instalacji – przewód wystarczy wsunąć, aby uzyskać pewne i trwałe połączenie, bez użycia narzędzi.
• Stopień ochrony IP66: Odporność na pył i silne strumienie wody, gwarantuje niezawodność w aplikacjach przemysłowych oraz w środowisku zewnętrznym.
• Maksymalna liczba modułów: 5: Możliwość rozbudowy kolumny o wiele elementów sygnalizacyjnych (lampy, buzzery) w jednej, spójnej konstrukcji.
• Kompatybilność z serią SL4: Przeznaczony do łączenia z modułami SL4‑L‑…, SL4‑BL‑…, SL4‑FL‑…, SL4‑AP‑…, co ułatwia konfigurację systemu sygnalizacji.

Zgodność z Normami

Moduł podstawowy SL4‑PIB‑400 spełnia wymagania norm IEC/EN 60947‑5‑1 oraz IEC/EN 60529, co potwierdza stopień ochrony IP66. Posiada również zabezpieczenie UL typu 4, 4X, 13. Produkt posiada certyfikat CE i jest zgodny z obowiązującymi dyrektywami.

Zastosowanie

Moduł podstawowy stanowi bazę do budowy kolumn sygnalizacyjnych w aplikacjach przemysłowych. Idealnie sprawdza się wszędzie tam, gdzie wymagana jest wizualna i akustyczna sygnalizacja stanów pracy maszyn i urządzeń.

• Budowa kolumn sygnalizacyjnych w szafach sterowniczych i na maszynach produkcyjnych.
• Wizualizacja stanów pracy (praca, awaria, gotowość) w liniach produkcyjnych i systemach transportu.
• Integracja z przekaźnikami, stycznikami lub sterownikami PLC w systemach automatyki budynkowej i przemysłowej.
• Zastosowania wewnątrz i na zewnątrz budynków, np. na bramach, suwnicach czy w miejscach narażonych na wilgoć (dzięki IP66).

Wskazówki Montażowe

Montaż modułu podstawowego powinien być wykonany przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Moduł mocuje się na szynie TH35 (DIN) lub bezpośrednio do powierzchni. Przewody podłączać do zacisków Push‑In zgodnie z dokumentacją producenta. Należy stosować przewody o przekroju odpowiednim do prądu obciążenia oraz przestrzegać zaleconych momentów dokręcania (jeśli występują). Po zmontowaniu kolumny sprawdzić szczelność i poprawność wszystkich połączeń elektrycznych.

FAQ

• Czy moduł podstawowy zawiera podświetlenie lub sygnalizację dźwiękową? Nie, moduł SL4‑PIB‑400 jest wyłącznie elementem konstrukcyjnym (podstawa z rurą aluminiową). Służy jako baza do montażu dedykowanych modułów świetlnych lub akustycznych z serii SL4.
• Jaki stopień ochrony ma ten moduł? Moduł posiada stopień ochrony IP66 zgodnie z IEC/EN 60529, co oznacza pyłoszczelność i ochronę przed silnymi strumieniami wody. Dodatkowo spełnia wymagania UL Type 4, 4X i 13.
• Czy moduł można stosować z innymi seriami kolumn sygnalizacyjnych? Jest przeznaczony wyłącznie do serii SL4/SL7. Kompatybilny z modułami SL4‑L‑…, SL4‑BL‑…, SL4‑FL‑…, SL4‑AP‑… Nie jest kompatybilny z innymi systemami (np. SL7‑K, SL4‑K).
