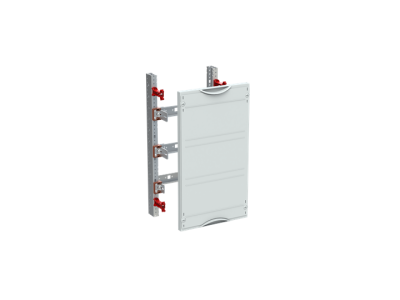

Moduł pod zaciski na szynę DIN, układ poziomy, do samodzielnego montażu (zestaw), CombiLine, MBK108 | 2CPX041689R9999 ABB

Alternatywny kod produktu: 2CPX041689R9999

Opis i Kluczowe Cechy

Moduł pod zaciski na szynę DIN MBK108 (symbol 2CPX041689R9999) to modułowy panel rozdzielczy CombiLine zaprojektowany do samodzielnego montażu na szynie DIN 35×15 mm. Oferuje 36 jednostek przestrzennych w układzie poziomym, co pozwala na elastyczne rozplanowanie aparatury modułowej. Szerokość użytkowa 188 mm i głębokość regulowana od 68 mm do 145 mm umożliwiają montaż w szafach o różnych wymiarach. Kolor RAL7035 zapewnia spójność estetyczną z większością aparatury elektroinstalacyjnej.

• 36 jednostek przestrzennych (3 GU = 450 mm): Umożliwia montaż do 36 modułów szeregowych (np. wyłączników nadprądowych, różnicowoprądowych, styczników) w jednej linii, co optymalizuje przestrzeń w szafie rozdzielczej.
• Szerokość użytkowa 188 mm i regulowana głębokość 68–145 mm: Dostosowanie do różnych standardów szaf rozdzielczych i aparatury o różnych gabarytach.
• Szyna DIN 35×15 mm z perforacją: Ułatwia precyzyjne mocowanie aparatury przy użyciu uchwytów przewodów, zapewniając stabilność mechaniczną i przewodność uziemienia.
• Pokrywa z tworzywa sztucznego, zamknięcie 90°: Chroni wnętrze modułu przed kurzem i ciałami obcymi, jednocześnie ułatwiając dostęp podczas prac serwisowych.
• Kolor RAL7035 (jasnoszary): Standaryzowany odcień ułatwiający integrację z innymi elementami instalacji i zachowujący spójność wizualną rozdzielnicy.
• Zestaw do samodzielnego montażu: Wszystkie niezbędne elementy (w tym szyna DIN) są dołączone – gotowy do instalacji bez dodatkowych akcesoriów.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących instalacji elektrycznych w zakresie konstrukcji szyn DIN, kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Posiada oznakowanie CE i jest zgodny z dyrektywami unijnymi w zakresie niskiego napięcia.

Zastosowanie

Moduł MBK108 przeznaczony jest do budowy i rozbudowy rozdzielnic elektrycznych, szaf sterowniczych oraz innych aplikacji wymagających uporządkowanego montażu aparatury modułowej na szynie DIN.

• Montaż rozdzielnic domowych i przemysłowych – elastyczne rozplanowanie modułów w jednej linii.
• Szafy sterownicze w maszynach i urządzeniach – kompaktowe rozwiązanie z możliwością regulacji głębokości.
• Modernizacja i rozbudowa istniejących instalacji – wymiana modułów bez konieczności wymiany całej szyny DIN.
• Projekty wymagające dużej gęstości aparatury w ograniczonej przestrzeni (np. panele solarne, stacje ładowania pojazdów).

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Moduł mocować na szynie DIN 35×15 mm, dostosowując jego głębokość do wymiarów szafy (68–145 mm). Aparaturę modułową należy montować zgodnie z zaleceniami producentów poszczególnych urządzeń, zachowując odpowiednie odstępy między modułami. Pokrywę należy zamocować pod kątem 90°, aby zapewnić ochronę przed pyłem i ułatwić dostęp serwisowy. Po zamontowaniu całej aparatury, sprawdzić stabilność mechaniczną i poprawność połączeń.

FAQ

• Czy moduł MBK108 nadaje się do montażu w szafach o głębokości 200 mm? Tak, moduł posiada regulację głębokości od 68 mm do 145 mm, co pozwala na montaż w szafach o standardowych głębokościach (np. 200 mm) z zachowaniem odpowiedniej przestrzeni wewnętrznej.
• Jakie aparaty można montować na tym module? Moduł obsługuje aparaturę modułową o szerokości 1 jednostki (18 mm) – np. wyłączniki nadprądowe, różnicowoprądowe, styczniki, przekaźniki, zasilacze, mierniki.
• Czy moduł jest kompatybilny z innymi systemami szyn DIN? Tak, wyposażony jest w standardową szynę DIN 35×15 mm z perforacją, co zapewnia kompatybilność z większością aparatury modułowej dostępnej na rynku.
• Czy pokrywa modułu jest zdejmowalna? Pokrywa jest zamocowana na stałe pod kątem 90°, co ułatwia dostęp do wnętrza modułu podczas prac serwisowych, ale nie jest całkowicie zdejmowalna. Konstrukcja chroni przed kurzem i ciałami obcymi.
