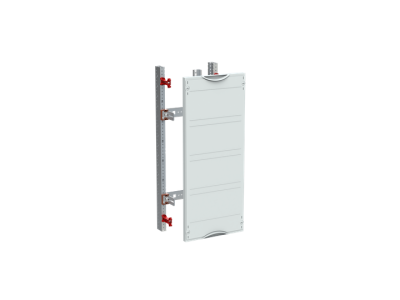

Moduł pod zaciski na szynę DIN, układ pionowy, do samodzielnego montażu (zestaw), CombiLine, MBK114 | 2CPX041843R9999 ABB

Alternatywny kod produktu: 2CPX041843R9999

Opis i Kluczowe Cechy

Moduł pod zaciski na szynę DIN MBK114 (symbol 2CPX041843R9999) należy do systemu CombiLine i przeznaczony jest do pionowego montażu modułowych tablic rozdzielczych. Wyposażony w 48 jednostek przestrzennych (GU) i szynę DIN 35x15mm z perforacją na uchwyty przewodów, umożliwia elastyczny montaż aparatury o różnej szerokości. Regulowana głębokość użytkowa od 66 mm do 113 mm pozwala na dostosowanie do różnych typów szaf sterowniczych.

• 48 jednostek przestrzennych (GU): Duża pojemność montażowa – idealne rozwiązanie do rozbudowanych instalacji elektrycznych z dużą ilością aparatury modułowej.
• Regulowana głębokość 66–113 mm: Możliwość dostosowania do różnych wymiarów szaf sterowniczych i układów kabli.
• Szyna DIN 35x15mm z perforacją: Ułatwia precyzyjne mocowanie aparatury i organizację okablowania dzięki dodatkowym uchwytom na przewody.
• Pokrywa z tworzywa sztucznego RAL 7035: Estetyczne wykończenie, jednolite z większością standardowych obudów rozdzielnic, zamykanie pod kątem 90 stopni gwarantuje łatwy dostęp do wnętrza.
• Bezstopniowa regulacja za pomocą uchwytu montażowego: Szybkie i precyzyjne ustawienie wymaganej głębokości bez konieczności stosowania dodatkowych narzędzi.

Zgodność z Normami

Moduł MBK114 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Konstrukcja zgodna z normami dotyczącymi modułowych systemów rozdzielczych, zapewniająca bezpieczeństwo montażu i eksploatacji w instalacjach elektrycznych.

Zastosowanie

Moduł pod zaciski na szynę DIN MBK114 przeznaczony jest do budowy i rozbudowy modułowych tablic rozdzielczych w instalacjach elektrycznych, automatyce przemysłowej oraz szafach sterowniczych.

• Montaż aparatury modułowej w szafach sterowniczych i rozdzielnicach budynkowych.
• Organizacja przestrzeni montażowej w przemysłowych układach sterowania.
• Podstawa do tworzenia elastycznych systemów rozdzielczych o dużej gęstości aparatury.
• Wyposażenie nowych instalacji lub modernizacja istniejących rozdzielnic.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Moduł mocować do szyny DIN 35x15mm, dostosowując głębokość za pomocą bezstopniowego uchwytu montażowego. Aparaturę modułową montować zgodnie z wymaganiami producenta, zachowując odpowiednie odstępy izolacyjne. Pokrywę zamykać pod kątem 90 stopni, zapewniając pełne zamknięcie obudowy. Przed uruchomieniem instalacji należy przeprowadzić oględziny i testy zgodności z dokumentacją techniczną.

FAQ

• Ile jednostek przestrzennych (GU) posiada moduł MBK114? Moduł wyposażony jest w 48 jednostek przestrzennych, co pozwala na montaż dużej ilości aparatury modułowej w jednej przestrzeni.
• Czy moduł można stosować w szafach o głębokości mniejszej niż 200 mm? Tak, moduł MBK114 jest przeznaczony do użytku od głębokości szafy 200 mm, co zapewnia odpowiednią przestrzeń montażową i wentylację.
• Jakie są zalety pokrywy z tworzywa RAL 7035? Pokrywa z tworzywa sztucznego w kolorze szarym RAL 7035 charakteryzuje się estetycznym wyglądem, odpornością na działanie czynników zewnętrznych i ułatwia identyfikację wnętrza rozdzielnicy.
