Moduł pod zaciski na szynę DIN, układ pionowy, do samodzielnego montażu (zestaw), CombiLine, MBK113 | 2CPX041840R9999 ABB

Alternatywny kod produktu: 2CPX041840R9999

Opis i Kluczowe Cechy

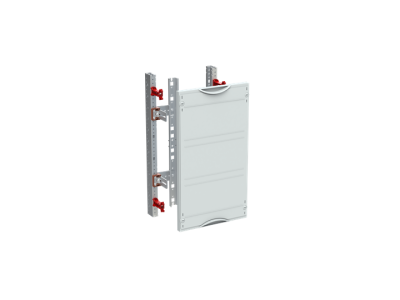

Moduł pod zaciski MBK113 (symbol 2CPX041840R9999) to modułowa, samodzielnie montowana jednostka rusztowa przeznaczona do montażu na szynie DIN 35 x 15 mm. Zaprojektowany w układzie pionowym, z 36 jednostkami przestrzennymi, oferuje elastyczność w aranżacji wnętrza szafy rozdzielczej. Wysokość użytkowa 438 mm i regulowana głębokość (66–113 mm) pozwala na dostosowanie do różnych konfiguracji szaf o głębokości od 200 mm. Pokrywa z tworzywa sztucznego RAL 7035 z zatrzaskowym zamknięciem 90° zapewnia estetykę i ochronę przed uszkodzeniami mechanicznymi.

• 36 jednostek przestrzennych (GU): Umożliwiają elastyczny montaż szyn DIN, listew zaciskowych i innych akcesoriów modułowych, dostosowując układ do indywidualnych potrzeb instalacji.
• Regulowana głębokość 66–113 mm: Dopasowanie do różnych głębokości szaf rozdzielczych – od standardowych po kompaktowe, bez konieczności stosowania dodatkowych adapterów.
• Pokrywa RAL 7035 z zamknięciem 90°: Kolor szary pasujący do większości obudów, zatrzaskowe mocowanie ułatwiające szybki dostęp do wnętrza modułu podczas serwisu.
• Konstrukcja z perforowanymi uchwytami przewodów: Ułatwia organizację i prowadzenie kabli, redukując ryzyko zwarć i uszkodzeń izolacji.
• Moduł do samodzielnego montażu: Kompletny zestaw gotowy do montażu – oszczędza czas i eliminuje potrzebę dodatkowych zakupów elementów mocujących.

Zgodność z Normami

Moduł spełnia wymogi norm europejskich dotyczących konstrukcji rozdzielnic i aparatury modułowej. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Moduł MBK113 przeznaczony jest do organizacji wnętrza szaf i rozdzielnic elektrycznych, umożliwiając uporządkowanie i bezpieczne prowadzenie okablowania.

• Montaż w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Organizacja przestrzeni w szafach o głębokości 200 mm i większych.
• Podstawa do montażu szyn DIN, listew zaciskowych i innych akcesoriów modułowych.
• Stosowanie w instalacjach przemysłowych, budynkowych oraz w systemach automatyki.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Moduł mocować na szynie DIN 35 x 15 mm, dociskając go do szyny aż do pełnego zatrzaśnięcia. Upewnić się, że głębokość szafy odpowiada zakresowi regulacji (66–113 mm). Pokrywę montować z zatrzaskiem 90° – nie wymaga dodatkowych narzędzi. Podczas prowadzenia przewodów korzystać z perforowanych uchwytów, zachowując odpowiednie promienie gięcia i odstępy separacyjne.

FAQ

• Czy moduł MBK113 jest kompatybilny z innymi systemami modułowymi? Tak, konstrukcja oparta na standardowych jednostkach GU (1 GU = 18 mm) zapewnia kompatybilność ze wszystkimi akcesoriami modułowymi dostępnymi na rynku.
• Jakie są maksymalne obciążenia mechaniczne modułu? Dokładne parametry obciążenia nie zostały określone w danych produktu. Zaleca się stosowanie modułu zgodnie z zaleceniami producenta oraz normami instalacyjnymi.
• Czy moduł wymaga dodatkowych elementów mocujących? Nie – zestaw jest kompletny i gotowy do montażu na szynie DIN 35 x 15 mm. Pokrywa montowana jest bez użycia narzędzi.
