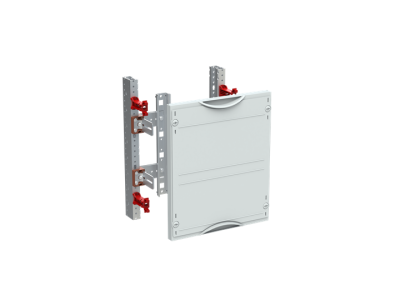

Moduł pod zaciski na szynę DIN, układ pionowy, do samodzielnego montażu (zestaw), CombiLine, MBK112 | 2CPX041837R9999 ABB

Alternatywny kod produktu: 2CPX041837R9999

Opis i Kluczowe Cechy

Moduł pod zaciski MBK112 (symbol 2CPX041837R9999) to modułowe wyposażenie do samodzielnego montażu w systemie CombiLine, przeznaczone do tworzenia pionowych układów rozdzielczych. Wyposażony w szynę DIN o szerokości 35x15 mm z perforacją na uchwyty przewodów, umożliwia elastyczne rozmieszczenie zacisków i przewodów. Głębokość użytkowa regulowana bezstopniowo w zakresie 66–113 mm, co pozwala na dostosowanie do różnych wymiarów szaf i rozdzielnic. Pokrywa w kolorze szarym RAL 7035 zamyka się pod kątem 90° i zapewnia estetyczne wykończenie instalacji. Wysokość użytkowa 244 mm (24 jednostki przestrzenne GU) pozwala na montaż dużej liczby modułów.

• Regulowana głębokość użytkowa 66–113 mm: Dostosowanie do różnych szerokości szaf rozdzielczych – kompatybilny z systemami o głębokości od 200 mm.
• Szyna DIN 35x15 mm z perforacją: Umożliwia precyzyjne mocowanie modułów i zacisków, zintegrowane uchwyty przewodów usprawniają organizację okablowania.
• Pokrywa w kolorze RAL 7035 z zamknięciem 90°: Estetyczne wykończenie i funkcjonalne zamknięcie chroniące wnętrze modułu przed uszkodzeniami mechanicznymi.
• 24 jednostki przestrzenne (GU): Duża pojemność montażowa – idealny do rozbudowanych instalacji elektrycznych i układów automatyki.
• Bezstopniowa regulacja za pomocą uchwytu montażowego: Szybkie i precyzyjne dostosowanie głębokości bez konieczności stosowania dodatkowych narzędzi.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących instalacji elektrycznych i wyposażenia rozdzielnic. Konstrukcja zgodna z dyrektywami Unii Europejskiej, posiada oznaczenie CE. Przeznaczony do stosowania w systemach zgodnych z normami IEC i VDE.

Zastosowanie

Moduł MBK112 znajduje zastosowanie w rozbudowanych instalacjach elektrycznych, szafach sterowniczych oraz tablicach rozdzielczych, gdzie wymagana jest elastyczność układu i łatwość montażu.

• Montaż pionowych układów rozdzielczych w szafach o głębokości od 200 mm.
• Organizacja okablowania w rozdzielnicach przemysłowych i budynkowych.
• Stosowanie w systemach automatyki i sterowania – mocowanie modułów zasilających, przekaźników i innych aparatów modułowych.
• Budowa rozbudowanych układów zasilania i sterowania w budynkach mieszkalnych, biurowcach oraz obiektach przemysłowych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Moduł montować na szynie DIN 35x15 mm, wykorzystując perforację do mocowania uchwytów przewodów. Głębokość użytkową dostosować przy użyciu regulowanego uchwytu montażowego. Pokrywę zamykać pod kątem 90° po zakończeniu montażu okablowania. Zaleca się stosowanie osłon krawędziowych w przypadku instalacji w miejscach narażonych na uszkodzenia mechaniczne.

FAQ

• Czy moduł MBK112 jest kompatybilny z innymi systemami modułowymi? Tak – moduł zaprojektowany jest do montażu na standardowej szynie DIN 35x15 mm, co zapewnia kompatybilność z większością aparatów modułowych dostępnych na rynku.
• Jakie jest maksymalne obciążenie modułu? Dokładne parametry obciążalności nie zostały podane w danych produktu. Należy skonsultować się z dokumentacją techniczną lub producentem w celu uzyskania szczegółowych informacji.
• Czy pokrywa modułu jest wymienna? Tak – pokrywa w kolorze RAL 7035 może być demontowana i wymieniana w zależności od potrzeb estetycznych lub funkcjonalnych instalacji.
